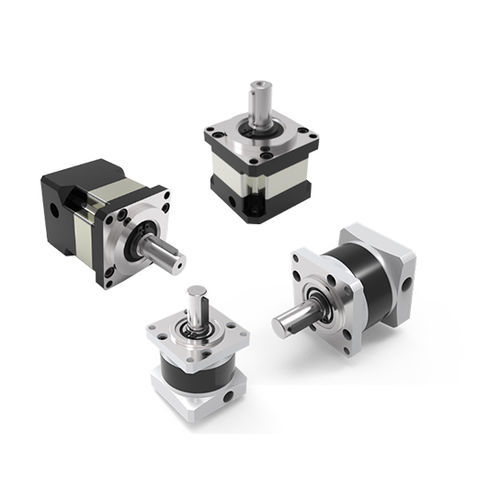

Réducteur planétaire PF160 series

coaxialà arbre creux

Le support planétaire de sortie du réducteur adopte un écrou intégré pour éliminer la conception du jeu axial. Les roulements avant et arrière sont répartis sur une grande portée à l'intérieur du corps de boîte intégré, formant une structure intégrée ultra-résistante pour assurer une rigidité en torsion élevée, charge radiale ultra-forte – capacité de charge et excellente charge axiale – capacité de charge. Celui – le processus de traitement et d'achèvement du temps est adopté pour garantir une coaxialité extrêmement élevée.Schéma dimensionnel du réducteur :Principaux paramètres techniques :NiveauD'abord – scèneDeuxième – scèneTroisième – scèneRapport de réduction3/4/5/812/15/16/20/25/32/40/6480/100/120/125/160/200/256/512Longueur du corps290334.5379Force radiale maximale10000N12200N20000NForce axiale maximale16000N21000N36000NComplet – Efficacité de charge≥96%≥94 %≥90 %Poids17.5Kilogrammes23.5Kilogrammes27.5KilogrammesDurée de vie≥20000h≥20000h≥20000hVitesse d'entrée nominale2500tr/min2500tr/min2000tr/minVitesse d'entrée maximale4500tr/min4500tr/min5000tr/minPuissance du moteur3000W3000W3000WQualité de précision des engrenages6 GB/T10095 – 20086 GB/T10095 – 20086 GB/T10095 – 2008Température de fonctionnement– 25°~ + 90°– 25°~ + 90°– 25°~ + 90°Degré de protectionIP65IP65IP65Méthode de lubrificationLong – lubrification agissantLong – lubrification agissantLong – lubrification agissantMéthode d'installationBrideBrideBrideCatégorie : Boîte de vitesseÉtiquette : servomoteur à courant alternatif et piloteCaractéristiques / Spécifications techniques :Rapport de réduction : 3/4/5/8 (1ère), 12/15/16/20/25/32/40/64 (2ème), 80/100/120/125/160/200/256/512 (3ème)Longueur du corps : 290 mm (1ère), 334.5 mm (2ème), 379 mm (3ème)Force radiale maximale : 10000N (1ère), 12200N (2ème), 20000N (3ème)Force axiale maximale : 16000N (1ère), 21000N (2ème), 36000N (3ème)Efficacité de charge : ≥96% (1ère), ≥94% (2ème), ≥90% (3ème)Poids : 17.5 kg (1ère), 23.5 kg (2ème), 27.5 kg (3ème)Durée de vie : ≥20000hVitesse d'entrée nominale : 2500 tr/min (1ère et 2ème), 2000 tr/min (3ème)Vitesse d'entrée maximale : 4500 tr/min (1ère et 2ème), 5000 tr/min (3ème)Puissance du moteur : 3000WQualité de précision des engrenages : 6 GB/T10095 – 2008Température de fonctionnement : –25°~ +90°Degré de protection : IP65Méthode de lubrification : Long – lubrification agissantMéthode d'installation : Bride
