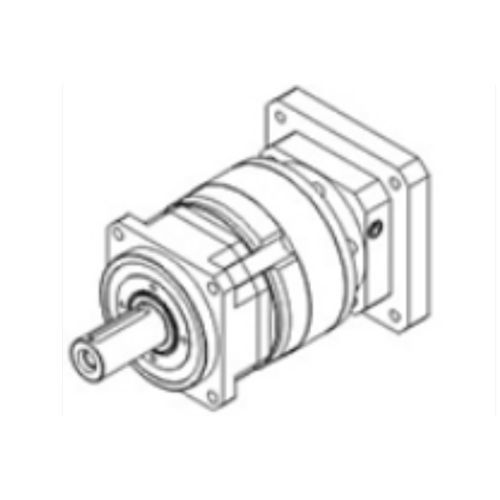

Réducteur planétaire P142 series

coaxialà arbre creuxà bride

Le support planétaire de sortie du réducteur adopte un écrou intégré pour éliminer la conception du jeu axial. Les roulements avant et arrière sont répartis sur une grande portée à l'intérieur du corps de boîte intégré, formant une structure intégrée ultra-résistante pour assurer une rigidité en torsion élevée, charge radiale ultra-forte – capacité de charge et excellente charge axiale – capacité de charge. Celui – le processus de traitement et d'achèvement du temps est adopté pour garantir une coaxialité extrêmement élevée.Schéma dimensionnel du réducteurPrincipaux paramètres techniques :NiveauD'abord – scèneDeuxième – scèneRapport de réduction3/4/5/812/15/16/20/25/32/40/64Longueur du corps290334.5Force radiale maximale10000N12200NForce axiale maximale16000N21000NComplet – Efficacité de charge≥96%≥94 %Poids16.5Kilogrammes22.5KilogrammesDurée de vie ≥20000hVitesse d'entrée nominale2500tr/min2500tr/minVitesse d'entrée maximale4500tr/min4500tr/minPuissance du moteur3000W3000WQualité de précision des engrenages6 GB/T10095 – 20086 GB/T10095 – 2008Température de fonctionnement– 25°~ + 90°– 25°~ + 90°Degré de protectionIP65IP65Méthode de lubrificationLong – lubrification agissantLong – lubrification agissantMéthode d'installationBrideBrideCatégorie : Boîte de vitesseÉtiquette : servomoteur à courant alternatif et piloteCaractéristiques / Spécifications techniques :Rapport de réduction : 3/4/5/8 (premier étage), 12/15/16/20/25/32/40/64 (deuxième étage)Longueur du corps : 290 mm (premier étage), 334.5 mm (deuxième étage)Force radiale maximale : 10000N (premier étage), 12200N (deuxième étage)Force axiale maximale : 16000N (premier étage), 21000N (deuxième étage)Efficacité de charge : ≥96% (premier étage), ≥94% (deuxième étage)Poids : 16.5 kg (premier étage), 22.5 kg (deuxième étage)Durée de vie : ≥20000h (deuxième étage)Vitesse d'entrée nominale : 2500 tr/minVitesse d'entrée maximale : 4500 tr/minPuissance du moteur : 3000WQualité de précision des engrenages : 6 GB/T10095 – 2008Température de fonctionnement : –25°~ +90°Degré de protection : IP65Méthode de lubrification : Long – lubrification agissantMéthode d'installation : Bride
