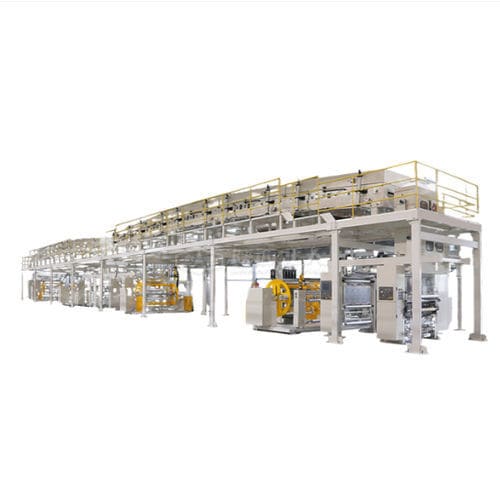

Machine d'enduction ou de complexage d'adhésif

pour film PETpour composants électroniquespour emballage

Présentation du produit
La machine d'enduction pour ruban de protection électronique de Shaanxi Beiren Printing Machinery est une ligne de précision destinée aux cover tapes pour packaging SMT. Elle intègre les systèmes de couteau Comma et de rouleau sérigraphique, accepte des vitesses jusqu'à 120 m/min, dispose d'une construction compatible ESD et d'un séchage multi-étagé configurable pour atteindre la clarté optique et les spécifications d'adhérence requises. La machine prend en charge plusieurs largeurs d'enduction et de grands diamètres de bobine pour une production continue.

Principales caractéristiques

• Double enduction intégrée : couteau Comma et rouleau sérigraphique sur une même machine pour flexibilité process
• Haut débit : vitesse de fonctionnement jusqu'à 120 m/min
• Options de largeur : 1350 / 1650 / 1950 mm
• Grande capacité de déroulage/enroulage : gestion de longues bobines (dérouleur Φ1000 mm, enrouleur Φ1200 mm)
• Séchage multi-étagé avec sources de chauffage sélectionnables pour contrôler l'évaporation et réduire le voile
• Conçue pour enductions fonctionnelles : agents antistatiques, conducteurs et traitements anti-buée

Technologie d'enduction avancée

• Système couteau Comma : adapté aux poids de couche de 30–70 g/m² pour des couches adhésives plus épaisses et une épaisseur homogène
• Système rouleau sérigraphique : pour 10–40 g/m², permettant des couches fonctionnelles fines avec uniformité micronique

Séchage et configuration du four
La ligne utilise une configuration combinée de fours type rouleau et à air chaud suspendu en neuf zones pour un séchage contrôlé et une clarté optique optimale. Les options de chauffage comprennent huile chaude, vapeur, air chaud, gaz naturel et chauffage électrique selon les formulations.

Spécifications haute performance

• Matériau de base : film composite PET, 30–50 μm
• Vitesse de fonctionnement : jusqu'à 120 m/min
• Largeurs d'enduction : 1350 mm / 1650 mm / 1950 mm
• Diamètre dérouleur max : Φ1000 mm
• Diamètre enrouleur max : Φ1200 mm
• Méthodes d'enduction : couteau Comma + rouleau sérigraphique
• Poids d'enduction couteau Comma : 30–70 g/m²
• Poids d'enduction rouleau sérigraphique : 10–40 g/m²
• Configuration du four : combiné rouleau et air chaud suspendu
• Longueur totale du four : 36 000 mm (9 zones × 4 000 mm)
• Méthodes de séchage / sources : huile chaude, vapeur, air chaud, gaz naturel, électrique

Applications

• Rubans adhésifs activés par la chaleur pour composants passifs (résistances, condensateurs)
• Rubans anti-statiques sensibles à la pression pour composants thermosensibles (LED, mémoires flash)
• Enductions conductrices et fonctionnelles pour emballages ESD et traitements anti-buée

Fabrication, R&D et qualité
Shaanxi Beiren Printing Machinery dispose de décennies d'expérience en construction mécanique, d'une fabrication interne des composants clés et d'une équipe R&D dédiée. Les services incluent assistance à l'installation, formation des opérateurs et conseil formulation pour garantir la consistance de l'adhérence, la protection ESD et la clarté optique.

FAQ (points techniques)

• Différence entre systèmes : le couteau Comma traite des poids plus élevés (30–70 g/m²) ; le rouleau sérigraphique permet des couches fines et précises (10–40 g/m²) ; l'intégration évite l'utilisation de lignes séparées.
• Options de séchage : huile chaude, vapeur, air chaud, gaz naturel, électrique ; four multi-étagé (9 zones × 4 m) pour optimiser l'évaporation.
• Largeurs disponibles : 1350 mm, 1650 mm, 1950 mm.
• Assistance technique : l'équipe R&D fournit guidage d'installation, formation, conseils formulation et dépannage.
