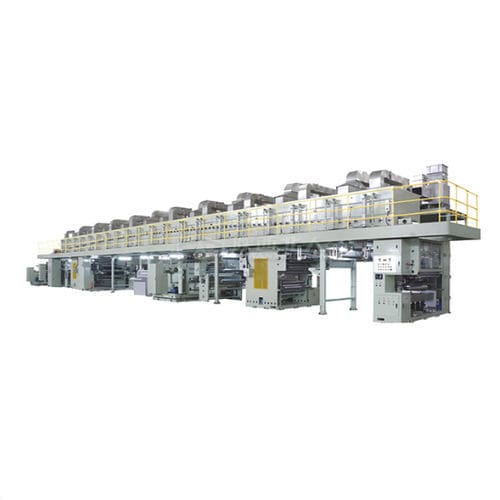

Machine d'enduction ou de complexage pour film PET

pour composants électroniquesavec lamination

Présentation du produit
La machine de revêtement de film de blindage électromagnétique Shaanxi Beiren est une ligne continue conçue pour déposer des couches conductrices sur substrats souples destinés aux films de blindage EMI. Le système permet le traitement de larges laizes avec contrôle précis du dépôt et un four long à zones multiples pour un durcissement stable des formulations conductrices.

Capacités principales
La ligne accepte des substrats PET (mono ou bi-couche) et maîtrise le poids de matière humide sur une large plage pour couvrir des applications allant des films ultraminces pour l'électronique grand public aux matériaux de blindage industriels lourds. Les options de chauffage et le contrôle indépendant des zones garantissent des résultats reproductibles.

Caractéristiques et avantages

• Gestion précise de la laize et uniformité de revêtement sur toute la largeur.
• Revêtement micro-concave + lame comma permettant des poids humides 10–150 g/m².
• Four de 24 m (6 × 4000 mm) avec six zones de température indépendantes pour éviter la formation d'une peau en surface et assurer un bon durcissement.
• Multiples modes de chauffage (huile chaude, vapeur, air chaud, gaz naturel, électrique) adaptés à l'infrastructure de l'usine.
• Vitesse de production réglable jusqu'à 60 m/min pour équilibrer débit et qualité.

Options de revêtement et de séchage
Méthode de revêtement : micro-concave + lame comma.
Plage de poids humide : 10–150 g/m².
Four : 6 zones × 4000 mm = 24 000 mm total ; six zones de température indépendantes pour un contrôle précis.
Modes de chauffage/séchage disponibles :

• Chauffage à huile chaude — profils de température stables.
• Chauffage à la vapeur — option économe en énergie.
• Air chaud — favorise l'évaporation rapide des solvants.
• Gaz naturel — option selon l'énergie disponible sur site.
• Électrique — option alternative.

Pourquoi choisir cette solution
Le système est conçu pour garantir une conductivité uniforme, une adhérence fiable lors des opérations ultérieures (découpe, laminage) et une qualité de surface nécessaire pour les applications EMI exigeantes telles que circuits flexibles, capteurs automobiles et composants d'imagerie médicale.

Applications

• Électronique grand public : films de blindage ultraminces pour smartphones, objets connectés et électroniques flexibles.
• Électronique automobile : films pour câbles ECU, boîtiers de capteurs et composants radar.
• Équipements médicaux : matériaux conducteurs large laize pour doublures d'appareils d'imagerie et autres besoins de blindage.

Qualité et fabrication
Shaanxi Beiren intègre un contrôle qualité en ligne pour surveiller la consistance du revêtement, l'adhérence et les défauts de surface. Une conception mécanique robuste et une expérience de fabrication garantissent la fiabilité et la reproductibilité de la production.

Caractéristiques techniques

• Matériau de base (premier) : PET 50–100 μm
• Matériau de base (second) : PET 15–100 μm
• Vitesse de l'équipement : jusqu'à 60 m/min
• Largeurs de revêtement : 1350 mm / 1650 mm / 1950 mm
• Diamètre max. déroulage : Φ800 mm
• Diamètre max. enroulage : Φ800 mm
• Méthode de revêtement : micro-concave + lame Comma
• Plage de poids humide : 10–150 g/m²
• Configuration du four : 6 zones × 4000 mm = 24 000 mm total
• Options de chauffage : huile chaude / vapeur / air chaud / gaz naturel / électrique
