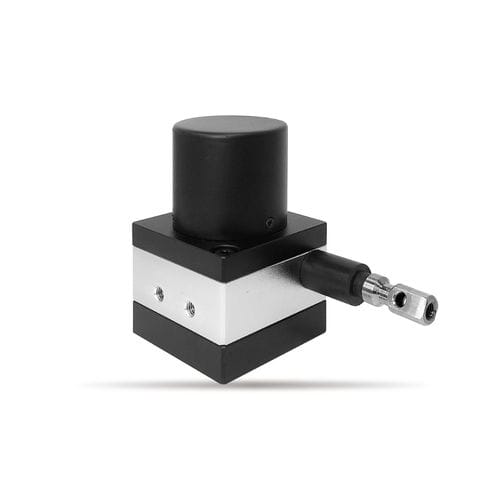

Capteur de position multitour XL50SWà câbleà potentiomètreanalogique
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- à câble, multitour
- Technologie
- à potentiomètre
- Signal de sortie
- analogique
- Objet à mesurer
- de métal
- Indices de protection
- IP54
- Applications
- pour applications hydrauliques, pour l'industrie, pour environnements sévères, pour la robotique, pour applications automobiles, pour applications ferroviaires, pour machine-outil, pour applications OEM, pour espace restreint, pour usage intensif, pour machine agricole, pour l'hydraulique mobile, pour applications de soudure, pour la supervision de process, pour applications médicales, pour actionneur
- Autres caractéristiques
- compact, haute précision, haute résolution, économique, étanche, haute sensibilité, à électronique intégrée
- Linéarité
Max: 0,3 %
Min: 0,1 %
- Tension d’alimentation
Max: 30 V
Min: 5 V
- Température ambiante
Max: 85 °C
(185 °F)Min: -30 °C
(-22 °F)
Description
Type de produit
Applications
Caractéristiques mécaniques générales
Plage de mesure : Max. 1000 mm
Degré de protection : IP54 (parties électriques)
Force : 2 N–5,5 N
Durée de vie mécanique : 2 000 000 cycles
Masse : env. 350 g
Matériau du boîtier : alliage d'aluminium anodisé
Câble de traction : acier inoxydable Ø0,6 mm revêtu de polyamide
Vitesse maximale de va-et-vient : 300 mm/s
Longueur du câble : 1 m
Caractéristiques environnementales
Température de fonctionnement : -30℃ à +85℃
Température de stockage : -30℃ à +85℃
Choc : 10 G, 10 Hz–1,5 kHz
Vibration : 50 G, 10 ms
Caractéristiques électriques générales
Potentiomètre multi-tours filaire modèle : SAKAE 22HPM
Résistance totale (standard) : 10 KΩ (valeurs 1 KΩ, 2 KΩ, 5 KΩ et valeurs spéciales disponibles sur demande)
Tolérance de résistance : Standard ±5%, Précision ±1%
Tolérance de linéarité : Standard 0,25% FS, Précision 0,1% FS
Répétabilité : 0,03% FS
Résolution : 5000 (5K), 6400 (10K), infinitésimale (type 22HHPM)
Spécifications spéciales disponibles
Sur demande : sorties multi-segments, câbles spéciaux, degré de protection renforcé, et autres options personnalisées.
Caractéristiques / spécifications techniques
- Capteur de position à câble rétractable
- Version économique
- Plages de mesure : 500 mm, 1000 mm
Applications
- Véhicules agricoles
- Engins de construction
- Chariots élévateurs
Caractéristiques mécaniques générales
Plage de mesure : Max. 1000 mm
Degré de protection : IP54 (parties électriques)
Force : 2 N–5,5 N
Durée de vie mécanique : 2 000 000 cycles
Masse : env. 350 g
Matériau du boîtier : alliage d'aluminium anodisé
Câble de traction : acier inoxydable Ø0,6 mm revêtu de polyamide
Vitesse maximale de va-et-vient : 300 mm/s
Longueur du câble : 1 m
Caractéristiques environnementales
Température de fonctionnement : -30℃ à +85℃
Température de stockage : -30℃ à +85℃
Choc : 10 G, 10 Hz–1,5 kHz
Vibration : 50 G, 10 ms
Caractéristiques électriques générales
Potentiomètre multi-tours filaire modèle : SAKAE 22HPM
Résistance totale (standard) : 10 KΩ (valeurs 1 KΩ, 2 KΩ, 5 KΩ et valeurs spéciales disponibles sur demande)
Tolérance de résistance : Standard ±5%, Précision ±1%
Tolérance de linéarité : Standard 0,25% FS, Précision 0,1% FS
Répétabilité : 0,03% FS
Résolution : 5000 (5K), 6400 (10K), infinitésimale (type 22HHPM)
Spécifications spéciales disponibles
Sur demande : sorties multi-segments, câbles spéciaux, degré de protection renforcé, et autres options personnalisées.
Caractéristiques / spécifications techniques
- Modèle : XL50SW
- Type : Capteur de position à câble rétractable
- Plage de mesure : 500 mm ou 1000 mm (Max. 1000 mm)
- Degré de protection : IP54 (parties électriques)
- Force : 2 N–5,5 N
- Durée de vie mécanique : 2 000 000 cycles
- Masse : env. 350 g
- Boîtier : alliage d'aluminium anodisé
- Câble de traction : Ø0,6 mm acier inoxydable revêtu de polyamide
- Vitesse maximale de va-et-vient : 300 mm/s
- Longueur du câble : 1 m
- Température de fonctionnement / stockage : -30℃ à +85℃
- Choc : 10 G, 10 Hz–1,5 kHz
- Vibration : 50 G, 10 ms
- Potentiomètre (interne) : SAKAE 22HPM
- Résistance totale (standard) : 10 KΩ (valeurs personnalisables)
- Tolérance de résistance : Standard ±5%, Précision ±1%
- Tolérance de linéarité : Standard 0,25% FS, Précision 0,1% FS
- Répétabilité : 0,03% FS
- Résolution : 5000 (5K), 6400 (10K), ou infinitésimale selon type
