Potentiomètre à glissière 18FLPB series

manuelà plastique conducteur

Produit

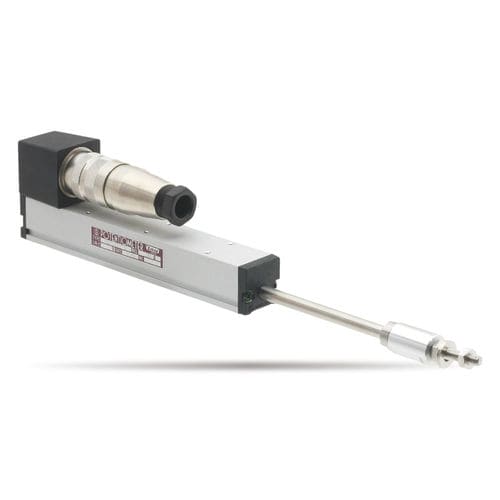

18FLPB — potentiomètre linéaire en plastique conducteur avec arbre prolongé frontal, disponible en plusieurs courses électriques et valeurs de résistance.

Caractéristiques

• Potentiomètre linéaire / capteur linéaire
• Élément résistif en plastique conducteur
• Arbre prolongé frontal; options avec connecteur ou sortie par fils

Spécifications générales

• Variantes de modèle : 18FLPBC25, 18FLPBC50, 18FLPBC75, 18FLPBC100, 18FLPBC150
• Valeurs de résistance standard : 500 Ω, 1 kΩ, 2 kΩ, 5 kΩ, 10 kΩ, 20 kΩ
• Tolérance de la résistance totale : ±10% (K)
• Tolérance de linéarité indépendante : Standard ±0,5 % ; Précision ±0,2 %, ±0,1 %, ±0,05 %
• Résolution : Essentiellement infinie
• Régularité de sortie : < 0,1 % (par rapport à la tension d'entrée)
• Variation de la résistance de contact : < 2 % C.R.V.
• Puissances nominales : 0,5 W, 0,75 W, 1,0 W, 1,25 W, 1,5 W
• Courses électriques : 25±1 mm, 50±1 mm, 75±1 mm, 100±1 mm, 150±1 mm
• Course mécanique (env.) : 30 mm, 55 mm, 80 mm, 105 mm, 155 mm
• Résistance d'isolement : >1000 MΩ (500 V CC)
• Tension diélectrique : 1 minute à 1 000 V AC
• Friction : <1,2 N (120 gf)
• Résistance d'arrêt : env. 90 N (9 kgf)
• Coefficient de température de la résistance : ±400 ppm/°C
• Masse (env.) : 90 g, 120 g, 140 g, 160 g, 250 g

Options spéciales disponibles

• Course spéciale : variante 200 mm (S18FLPBC200)
• Structure spéciale : version scellée IP54 (longueur "A" augmentée d'environ 6 mm)
• Prises supplémentaires : une prise additionnelle possible (jusqu'à 1, uniquement sur la version avec connecteur)
• Sortie par fils : disponible avec fils de 1 m (dimensions A et L conformes au dessin)

Remarques techniques

• Sélectionner le modèle et la valeur de résistance en fonction de la course électrique et des besoins en puissance
• La version scellée augmente la longueur totale ; vérifier les dimensions d'implantation avant intégration
• Contacter le fournisseur pour emplacement de prise personnalisé ou options mécaniques supplémentaires
