Capteur de position à câble XL60H
sans contactà potentiomètremagnétique

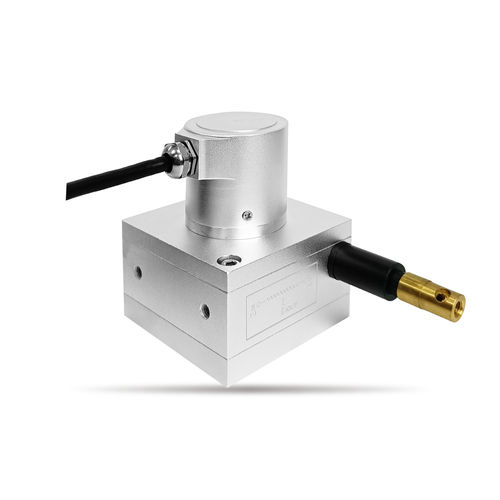

Capteur de position à câble - XL60H - SENTOP by Shanghai Sibo M&E Co., Ltd. - sans contact / à potentiomètre / magnétique
Capteur de position à câble - XL60H - SENTOP by Shanghai Sibo M&E Co., Ltd. - sans contact / à potentiomètre / magnétique
Capteur de position à câble - XL60H - SENTOP by Shanghai Sibo M&E Co., Ltd. - sans contact / à potentiomètre / magnétique - image - 2
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de SENTOP by Shanghai Sibo M&E Co., Ltd.

Caractéristiques

Type
à câble
Contact / sans contact
sans contact
Technologie
à potentiomètre, magnétique, à effet Hall, à résistance
Signal de sortie
à sortie analogique, à sortie potentiométrique
Objet à mesurer
transparent
Indices de protection
IP65, IP54
Applications
industriel, pour environnements sévères, pour la robotique, pour usage intensif, pour l'hydraulique mobile, pour mesures longues distances, pour actionneur, de charge d'essieux, pour automatisation, pour zone dangereuse
Autres caractéristiques
absolu, compact, robuste, de précision, haute résolution, à l'épreuve des chocs, en acier inoxydable, résistant aux vibrations, économique, rectangulaire, flexible, à grande distance de détection
Plage de mesure

Max: 1 500 mm
(59,06 in)

Min: 600 mm
(23,62 in)

Tension d’alimentation

5 V, 24 V

Température ambiante

Max: 85 °C
(185 °F)

Min: -30 °C
(-22 °F)

Description

Produit
Capteur à câble XL60H. Intègre un potentiomètre sans contact (SENTOP R22M) pour la mesure de déplacement linéaire à haute résolution sur une course de 1500 mm.

Points clés
  • Mesure par potentiomètre sans contact
  • Plage de mesure : 1500 mm
  • Signaux de sortie sélectionnables : 5K, 10K, 0–5V, 0–10V, 4–20mA


Caractéristiques mécaniques générales
  • Course de mesure : 1500 mm
  • Degré de protection : IP54
  • Force de traction : 2 N – 4 N
  • Durée de vie mécanique : 20 000 000 cycles
  • Masse : env. 580 g
  • Matériau du boîtier : alliage d'aluminium anodisé
  • Câble/fil : fil flexible Ø 0,6 mm
  • Vitesse maximale de va-et-vient : 600 mm/s
  • Longueur de câble : 2 m


Caractéristiques environnementales
  • Température de fonctionnement : -30℃ à +85℃
  • Température de stockage : -30℃ à +85℃
  • Choc : 10–1500 Hz, 10G
  • Vibration : 50G


Caractéristiques électriques générales
  • Modèle du potentiomètre sans contact : SENTOP R22M
  • Tension d'alimentation : 5V ±10%
  • Signal de sortie (standard) : 0–5V (ratio) (options : 0–10V, 4–20mA, sorties résistives 5K/10K)
  • Courant consommé (sans charge) : <16 mA
  • Déviation de sortie aux extrémités : <1%·VCC
  • Résistance de charge : >100 kΩ
  • Angle électrique : 3600° ±7°
  • Tolérance de linéarité indépendante : ±0,5%
  • Résolution : 4096 (12 bits)
  • Vitesse de mise à jour : 0,3 ms


Options spéciales disponibles
  • Sortie multi-segment, câbles spéciaux, degrés de protection supérieurs et autres options sur demande


Caractéristiques / spécifications techniques
  • Modèle : XL60H
  • Type : Capteur à câble (basé sur potentiomètre sans contact)
  • Course / Plage : 1500 mm
  • Protection : IP54
  • Force de traction : 2 N–4 N
  • Durée de vie mécanique : 20 000 000 cycles
  • Poids approximatif : 580 g
  • Boîtier : alliage d'aluminium anodisé
  • Fil / câble : Ø 0,6 mm fil flexible
  • Vitesse max. : 600 mm/s
  • Longueur de câble : 2 m
  • Température fonctionnement / stockage : -30℃ à +85℃
  • Choc : 10–1500 Hz, 10G; Vibration : 50G
  • Potentiomètre sans contact : SENTOP R22M
  • Tension d'alimentation : 5V ±10%
  • Signaux de sortie : 0–5V (ratio), 0–10V, 4–20mA, 5K, 10K
  • Courant sans charge : <16 mA
  • Déviation aux extrémités : <1%·VCC
  • Résistance de charge : >100 kΩ
  • Angle électrique : 3600° ±7°
  • Tolérance de linéarité : ±0,5%
  • Résolution : 4096 (12 bits)
  • Vitesse de mise à jour : 0,3 ms
  • Options personnalisées : sortie multi-segment, câbles spéciaux, niveaux de protection supérieurs
