Potentiomètre linéaire LSM22 series

manuelélectronique

Produit

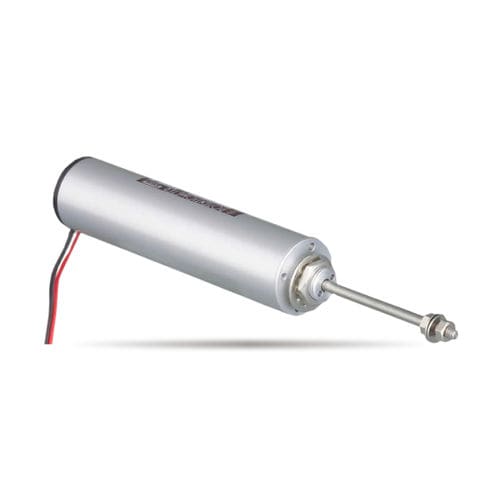

Potentiomètre linéaire sans contact LSM22 (type inductif). Capteur de position linéaire avec montage par bague, disponible en plusieurs courses mécaniques/électriques. Tension d'alimentation 5 V DC.

Caractéristiques

• Détection linéaire inductive sans contact
• Fonction : potentiomètre linéaire / capteur linéaire
• Montage par bague (bushing-mount)
• Courses mécaniques (≈14/24/34 mm) et électriques (≈10/20/30 mm)
• Faible friction < 0,1 N (10 gf)

Téléchargement
Brochure disponible (PDF).

Spécifications générales
Consommation de courant : Environ 5 mA
Tolérance de linéarité indépendante : ±0,5% FS
Course mécanique (MS) : Environ 14 mm, 24 mm, 34 mm
Course électrique : Environ 10 mm, 20 mm, 30 mm
Tension appliquée : 5 V D.C.
Résistance de charge : > 10 kΩ
Plage de tension de sortie : Environ 10% ～ Environ 90% Vin
Caractéristique en température de la sortie : Dans ±2,5% Vout･FS
Dérive en position centrale : Dans ±0,5% Vout･FS
Plage de température de fonctionnement : -40°C ～ +105°C
Plage de température de stockage : -40°C ～ +105°C
Masse : Environ 30 g, 40 g, 60 g
Friction : < 0,1 N (10 gf)

Spécifications environnementales
Choc thermique : 5 cycles entre -50°C ～ +105°C
Exposition basses températures : 24 heures à -50°C
Exposition hautes températures : 1 000 heures à +105°C
Résistance à l'humidité : 40°C, 95% HR, 120 heures
Vibration : 10 ～ 2000 Hz, 196 m/s², 12 heures
Choc : 980 m/s² (18 fois)
Durée de vie (mouvements de translation de l'arbre) : Environ 50 000 000
Degré de protection : IP40

Spécifications spéciales disponibles
Dispositif de rappel par ressort intégré ; autres spécifications spéciales disponibles sur demande.

Caractéristiques techniques / résumé

• Modèle : LSM22
• Type : Potentiomètre linéaire sans contact (type inductif)
• Montage : Bague (bushing-mount)
• Tension d'alimentation : 5 V DC
• Courses mécanique/électrique : ≈14/10 mm, ≈24/20 mm, ≈34/30 mm
• Linéarité : ±0,5% FS
• Friction : < 0,1 N
• Degré de protection : IP40
• Durée de vie : Environ 50 000 000 mouvements de translation de l'arbre
