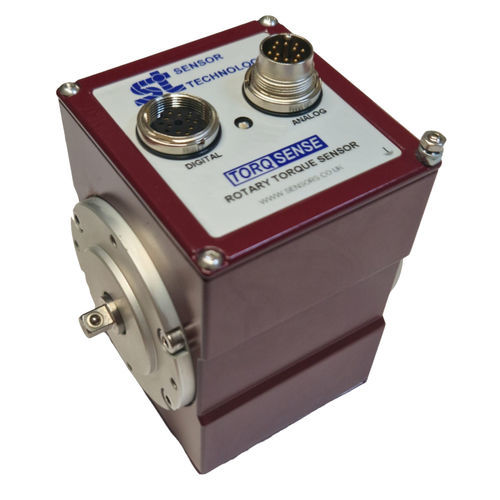

Transducteur de couple rotatif SGR515

à axe carréanalogiquesortie de tension

Les capteurs à jauge de contrainte rotative Torqsense SGR515/SGR516 (série SGR) utilisent une technologie sans contact, éliminant le besoin de bagues collectrices bruyantes. Ils sont donc idéaux pour les applications de vérification du couple. Spécialement conçus pour les entraînements carrés, ces capteurs s'adaptent parfaitement, améliorant ainsi la précision et la stabilité des mesures. Les capteurs de la série SGR utilisent des techniques avancées de conditionnement du signal des jauges de contrainte pour fournir des sorties analogiques à large bande passante, disponibles sous forme de signaux fixes de tension ou de courant pour une intégration transparente avec l'instrumentation analogique. Trois canaux de sortie sont fournis, l'affectation des canaux dépendant du modèle spécifique, offrant une solution de mesure de couple polyvalente et rentable avec d'excellentes capacités de dépassement de plage et de surcharge. Autres caractéristiques Autodiagnostic BIT - Le système de diagnostic vérifie les systèmes internes et les conditions opérationnelles pour détecter les défauts, et surveille le couple, la vitesse et la température pour les conditions de dépassement d'échelle. La LED d'état du capteur et la simple broche de sortie "État du capteur" fournissent un retour d'information sur l'état du capteur. Des capteurs surveillent la température de l'arbre pour une meilleure compensation et une plus grande précision. Erreurs minimales de charge latérale et finale Faible écart de linéarité de ± 0,05 % FSD Faible erreur d'hystérésis de ± 0,05 % FSD Variation nulle du signal de couple avec la rotation (variation cyclique)
