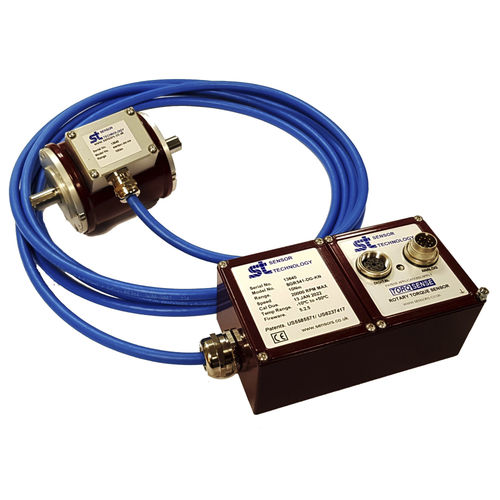

Transducteur de couple rotatif SGR531

de haute précisioncompactpar jauge de contrainte

La nouveauté pour 2020 est la série 531 de capteurs rotatifs à jauges de contrainte TorqSense Digital qui utilisent une technologie sans contact éliminant le besoin de bagues collectrices bruyantes. Les capteurs de couple conviennent pour la mesure du couple, les essais, le contrôle par rétroaction des mécanismes d'entraînement et les applications de contrôle de processus. Les capteurs de la série SGR utilisent des techniques modernes de conditionnement du signal de jauge de contrainte pour fournir une solution de mesure de couple à large bande passante et à faible coût avec des capacités de dépassement et de surcharge élevées. Points clés et caractéristiques - Plage de mesure 1Nm à 13000Nm - Précision de ±0,2% - Electronique numérique séparée - Grande capacité de dépassement de portée entièrement fonctionnelle jusqu'à 250 % - Faibles erreurs dues aux forces hors axe - Faible écart de linéarité de ≤ ± 0,1 % FSD - Faible erreur d'hystérésis de ≤ ± 0,1 % FSD - Variation nulle du signal de couple en fonction de la rotation (variation cyclique) - Pas de bagues collectrices à user - Taux d'échantillonnage numérique élevé de 4000 échantillons par seconde - Options de mesure de la vitesse / de calcul de la puissance - Large gamme d'alimentation électrique 12-32 VDC - Fonction de test intégrée Spécifications SGR531 : - Mesure du couple et de la vitesse (sélectionner la gamme de vitesse à la commande) - Codeur de vitesse de rotation à 60 impulsions par tour - Sorties de tension pour le couple et la vitesse +/-5V (options de +/-1V et +/-10V) - Sorties de courant optionnelles : 4-20mA, 0-20mA, 12mA+/-8mA - Précision +/-0,2% pleine échelle - Résolution 0,01% pleine échelle - Bande passante de 3dB - 250hz - Taux de surcharge de 400 %
