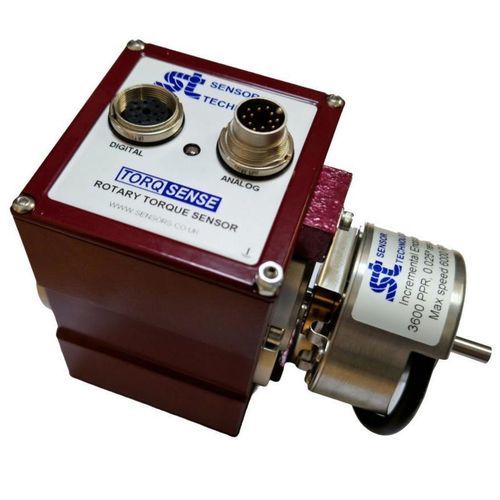

Capteur de couple rotatif SGR523

RS-232CANUSB

Présentation du produit
Le transducteur à jauge de contrainte rotatif TorqSense SGR523 utilise une transmission de signal sans contact, éliminant les bagues collectrices. Il intègre un encodeur incrémental d'angle externe pour une mesure angulaire précise, permettant l'analyse combinée couple/angle pour bancs d'essai, postes de serrage et l'évaluation des mécanismes d'entraînement. Applications typiques : bancs d'essai mécaniques, essais de serrage de vis/ bouchons et surveillance de procédés où les données couple vs angle aident à détecter les défauts et à réduire les pertes de production.

Avantages clés

• Plages de couple de 100 mNm à 100 Nm (plages supérieures à venir)
• Précision ±0,1 %
• Surcharge mécanique 400 %
• Lecture hors-étendue jusqu'à 250 %
• Taux d'échantillonnage numérique : 4000 échantillons/s
• Sorties numériques : RS232 et USB (standard) ; CANbus et Ethernet (option)
• Compatible avec le logiciel TorqView Advanced Torque Monitoring
• Transmission de signal sans contact — pas de bagues collectrices à user
• Jusqu'à 10 000 impulsions par révolution
• Résolution d'angle jusqu'à 0,009°
• Vitesse de fonctionnement jusqu'à 9000 tr/min
• Comptage d'angle et de rotations bidirectionnel
• Garantie à vie

Autres caractéristiques

• Autodiagnostic BIT pour la surveillance des défauts, couple, vitesse et température en condition de dépassement
• LED d'état du transducteur et sortie dédiée « Sensor status » pour le retour de santé
• Capteurs de température d'arbre optionnels pour une meilleure compensation et précision
• Logiciel Transducer Control fourni pour la configuration
• Trois voies analogiques configurables individuellement (mise à l'échelle et affectation des données)
• Possibilité de connecter jusqu'à 10 transducteurs via USB
• Erreurs minimales dues aux charges latérales et axiales
• Faible déviation de linéarité ±0,05 % FSD
• Faible erreur d'hystérésis ±0,05 % FSD
• Pas de variation cyclique — aucune variation du signal de couple liée à la rotation
• Large plage d'alimentation : 12–32 VDC

Caractéristiques / Spécifications techniques

• Modèle : SGR523 (couple + encodeur d'angle incrémental haute résolution)
• Plages de couple : 100 mNm à 100 Nm
• Précision : ±0,1 %
• Déviation de linéarité : ±0,05 % FSD
• Hystérésis : ±0,05 % FSD
• Surcharge mécanique : 400 %
• Lecture hors-étendue : 250 %
• Taux d'échantillonnage numérique : 4000 échantillons/s
• Sorties numériques : RS232, USB (standard) ; CANbus, Ethernet (option)
• Impulsions d'angle : jusqu'à 10 000 impulsions par révolution
• Résolution d'angle : jusqu'à 0,009°
• Vitesse maximale : jusqu'à 9000 tr/min
• Comptage d'angle et de rotations bidirectionnel
• Alimentation : 12–32 VDC
• Voies analogiques configurables : 3
• Diagnostic : autodiagnostic BIT, LED d'état et sortie d'état
• Surveillance de la température : capteurs de température d'arbre optionnels
