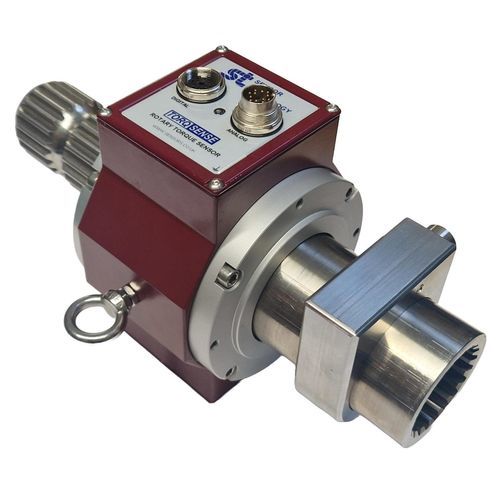

Transducteur de couple rotatif SGR571

axe à prise de forcenumériqueRS-232

Vue d'ensemble
Le transducteur de couple PTO SGR571 est conçu pour la mesure précise du couple et de la vitesse sur les équipements entraînés par prise de force, notamment le matériel agricole et les bancs d'essai industriels. Il propose une installation simple, une protection IP65 et une large plage d'alimentation (11–32 V). Les voies analogiques configurables et les interfaces numériques multiples (RS232, USB standard ; CANbus et Ethernet en option) facilitent l'intégration et la journalisation des données. L'œillet anti-rotation empêche la rotation du transducteur avec l'arbre pour des mesures stables.

Avantages clés

• Plage jusqu'à 2000 Nm
• Compatible avec tous les profils de goupilles PTO
• Mesure précise du couple et de la vitesse pour les essais d'arbres PTO
• Œillet anti-rotation pour empêcher la rotation du transducteur avec l'arbre
• Sorties de limite configurables par l'utilisateur
• Précision ±0,1%
• Surcharge mécanique 400%
• Lecture en dépassement 250%
• Taux d'échantillonnage numérique élevé : 4000 échantillons/s
• Sorties numériques : RS232 et USB (standard) ; CANbus et Ethernet (option)
• Compatible avec le logiciel TorqView Advanced Torque Monitoring
• Transmission du signal sans contact — pas d'anneaux collecteurs à remplacer
• Garantie à vie

Autres caractéristiques

• Auto-diagnostics BIT pour détecter les défauts internes et surveiller couple, vitesse et température
• LED d'état du transducteur et broche de sortie « état capteur » pour retour d'état
• Mesure de la température d'arbre pour compensation et précision accrues
• Logiciel Transducer Control fourni pour la configuration
• Trois voies analogiques configurables individuellement (mise à l'échelle et affectation des données)
• Possibilité de connecter jusqu'à 10 transducteurs via USB
• Erreurs minimales dues aux charges latérales et axiales
• Faible déviation de linéarité ±0,05 % FSD
• Faible erreur d'hystérésis ±0,05 % FSD
• Variation nulle du signal de couple en rotation (variation cyclique)
• Large plage d'alimentation 11–32 V (nominal 12–32 VCC)

Caractéristiques techniques

• Modèle : SGR571
• Plage maximale de couple : jusqu'à 2000 Nm
• Précision : ±0,1%
• Déviation de linéarité : ±0,05 % FSD
• Erreur d'hystérésis : ±0,05 % FSD
• Surcharge mécanique : 400%
• Lecture en dépassement : 250%
• Taux d'échantillonnage numérique : 4000 échantillons par seconde
• Sorties numériques standard : RS232, USB
• Sorties numériques optionnelles : CANbus, Ethernet
• Canaux analogiques : 3 canaux configurables individuellement
• Transmission du signal : sans contact (pas d'anneaux collecteurs)
• Diagnostic : auto-diagnostics BIT intégrés et LED d'état du transducteur
• Mesure de température d'arbre pour compensation et précision
• Anti-rotation : œillet pour empêcher la rotation du transducteur avec l'arbre
• Protection ingress : IP65
• Tension d'alimentation : plage 11–32 V (nominal 12–32 VCC)
