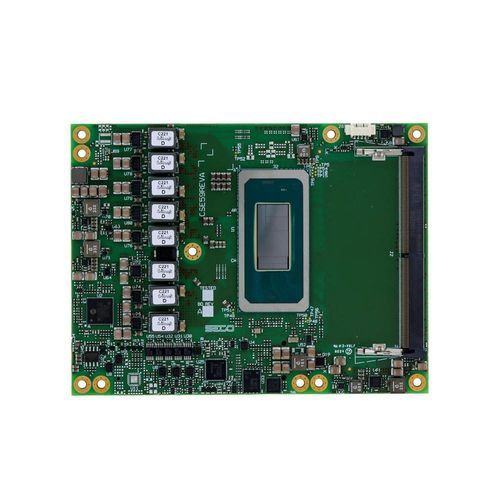

Computer-on-module COM Express PN-SOM-COMe-BT6-ARL

Intel® Core™ UltraHDMIDisplayPort

Présentation
Module COM Express Rév. 3.1 Type 6 Basic (E59) compatible avec les processeurs Intel® Core™ Ultra Series 2 (codename Arrow Lake, H et U). Conçu pour applications embarquées et edge requiring CPU configurable, graphismes avancés et large choix d'E/S.

Points forts

• CPU : Support des Intel® Core™ Ultra Series 2 (H et U, plusieurs SKU y compris variantes vPRO)
• Graphics : Contrôleur Intel® Xe LPG+ intégré (jusqu'à 8 Xe cores / 128 EU), prise en charge de 4 affichages indépendants
• Memory : 2x emplacements DDR5 SO-DIMM, jusqu'à DDR5-6400 IBECC, jusqu'à 64 Go
• Connectivity : 1x NBase-T (2,5GbE), USB4 / USB 10Gbps / Hi-Speed USB, jusqu'à 20 lignes PCIe Gen4 configurables

Sécurité et logiciels

• Support Secure Boot pour l'intégrité plateforme
• Mécanisme OTA pour distribution distante des mises à jour
• Supervision et gestion d'appareil intégrables
• Intégration d'OS sécurisés basée Yocto et support de la containerisation (Docker)
• Prise en charge de conformité sécurité (ex. EN18031-1) et TPM 2.0 en option

Ressources & Packaging
Fiche technique, documentation développeur et informations de commande disponibles sur la page produit. Options usine et alternatives listées dans la datasheet.

Caractéristiques / spécifications techniques

• Form factor : COM Express Rev. 3.1 Type 6 Basic Module (E59)
• Famille processeur : Intel® Core™ Ultra (Series 2), H- et U-SKUs (configurations multiples)
• Exemples CPU : Core Ultra 9 285H, Core Ultra 7 265H/265U, Core Ultra 5 235H/235U (différentes configurations de P-/E-cores, caches et niveaux de puissance)
• Mémoire : 2x DDR5 SO-DIMM, support DDR5-6400 IBECC, jusqu'à 64 Go
• Graphiques : Intel® Xe LPG+ (jusqu'à 8 Xe cores / 128 EU), 3x DDI (DP/HDMI), eDP ou LVDS en option, jusqu'à 4 affichages
• Vidéo : HDMI® jusqu'à 8K60 (HDMI2.1), DP2.1 jusqu'à 8K60 / 5K120Hz, eDP1.4b jusqu'à 4K120Hz HDR
• Stockage : NVMe optionnel (PCIe x4) jusqu'à 512 Go ; jusqu'à 2x SATA Gen3.2 (alternative usine)
• Réseau : 1x NBase-T via Intel® I226 (2,5GbE)
• USB : Jusqu'à 2x USB4 Gen2, 4x USB 10Gbps, 8x Hi-Speed USB
• PCIe : PEG Gen4 x8 (H-series) et voies Gen4 supplémentaires configurables (jusqu'à 20 voies)
• Autres E/S : MIPI CSI (option), SPI, I2C, SM Bus, UARTs, GPIO, audio HD, SoundWire, watchdog, gestion ventilateur/thermique
• Alimentation : Entrée principale +8 VDC à +20 VDC ; rails auxiliaires +5VSBY, +3VRTC
• Systèmes d'exploitation : Windows 10 IoT Enterprise (2019/2021 LTSC), Yocto Kirkstone
• Température de fonctionnement : 0°C à +60°C (version commerciale)
• Dimensions : 125 x 95 mm
• Référence : PN-SOM-COMe-BT6-ARL
