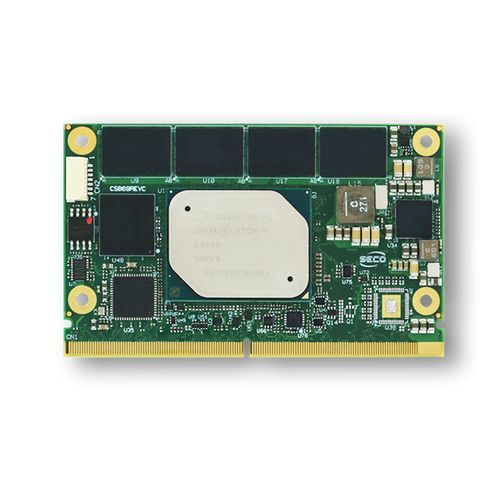

Computer-on-module SMARC 2.1 SOM-SMARC-APL

taille-SIntel® AtomIntel® Atom x7-E3950

Vue d'ensemble
Le SOM-SMARC-APL est un Computer on Module (CoM) conforme à la spécification SMARC Rel. 2.1, basé sur les processeurs Intel® Atom™ X Series, Intel® Celeron® J/N Series et Intel® Pentium® N Series (Apollo Lake). Le module prend en charge jusqu'à 3 écrans indépendants et la lecture/encodage matériel 4K (HEVC H.265, H.264, VP8, SVC, MVC). Il intègre de la mémoire LPDDR4-2400 soudée jusqu'à 8 Go, un eMMC 5.0 optionnel, jusqu'à 2 ports Gigabit Ethernet et 2 interfaces MIPI CSI, et mesure 50 x 82 mm. Versions commercial et industrielle disponibles.

Points forts

• Options CPU : Intel® Atom™ x5-E3930, x5-E3940, x7-E3950 ; Intel® Pentium® N4200 ; Intel® Celeron® N3350, J3455, J3355
• Graphiques : Intel® HD Graphics 500/505 intégré, jusqu'à 18 unités d'exécution
• Mémoire : LPDDR4-2400 soudée, jusqu'à 8 Go
• Affichage : Jusqu'à 3 écrans indépendants ; DP++ jusqu'à 4096x2160@60Hz, eDP jusqu'à 3840x2160@60Hz, HDMI jusqu'à 3840x2160@30Hz

Sécurité & logiciels

• Secure Boot intégré pour garantir l'intégrité du système dès le premier démarrage
• Mises à jour OTA pour distribution logicielle distante et sécurisée
• Supervision des dispositifs pour un suivi continu de l'état et des activités
• Intégration d'OS basés sur Yocto pour des builds personnalisables et sécurisés
• Conformité certifiée EN18031-1
• Support de conteneurs (Docker) pour la gestion d'applications isolées
• Intégration avec Clea pour la surveillance de sécurité, le patching et l'automatisation des mises à jour
• TPM optionnel 1.2 / 2.0

Caractéristiques techniques

• Modèle : SOM-SMARC-APL (SMARC Rel. 2.1)
• CPU : Intel® Atom™ x5-E3930 / x5-E3940 / x7-E3950 ; Intel® Pentium® N4200 ; Intel® Celeron® N3350 / J3455 / J3355
• Nombre maximal de cœurs : 4
• Mémoire : Single/Dual/Quad-channel LPDDR4-2400 soudée, jusqu'à 8 Go
• Graphismes : Intel® HD Graphics 500/505 intégré, jusqu'à 18 EUs ; décodage/encodage 4K
• Interfaces vidéo : eDP ou LVDS dual-channel (via bridge) ; HDMI ; DP++ ; 2x MIPI CSI
• Stockage : eMMC 5.0 optionnel soudé ; canal SATA Gen3 externe ; interface SD
• Réseau : Jusqu'à 2x Gigabit Ethernet (Intel® I210 ou I211)
• USB : 6x USB 2.0 Host ; 2x USB 3.0 Host
• PCI : 4x ports racine PCIe
• Audio : HD Audio ; I2S
• Séries : 2x HS-UART 2 fils ; 2x UART 4 fils
• Autres E/S : Jusqu'à 14x GPIO ; I2C ; SMBus ; 2x SPI ; gestion ventilateur ; signaux de gestion d'alimentation
• Alimentation : +5 VDC et +3.3 V_RTC
• Systèmes d'exploitation : Microsoft® Windows 10 Enterprise (64-bit) ; Windows 10 IoT Core ; Linux ; Yocto
• Température de fonctionnement : Commercial 0°C à +60°C ; Industriel -40°C à +85°C (mesuré sur heatspreader SECO)
• Dimensions : 50 x 82 mm
• Numéros de pièce : Plusieurs variantes RB69 disponibles selon CPU, RAM, eMMC et options d'E/S
