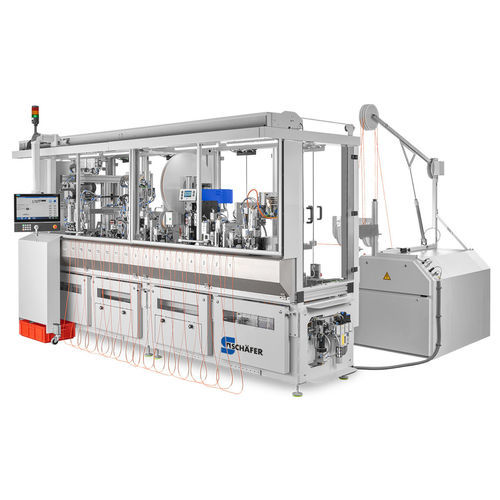

Machine de production pour câble SynchroLine INDIVIDUAL

totalement automatiquemédicale

Aperçu du produit
La SynchroLine INDIVIDUAL est une machine automatique de traitement des fils destinée à la production de câbles médicaux. Elle réalise le sertissage précis des conducteurs, l'application de connecteurs spécifiques et les opérations d'assemblage successives sur des fils préprarés. Le système s'appuie sur un système à transfert à navettes qui achemine les fils entre les stations de traitement dédiées.

Usines flexibles avec système à transfert
Le système à transfert déplace les fils vers les stations via des navettes, permettant des processus entièrement automatiques et des configurations d'installation flexibles adaptées aux exigences de production médicale.

Préparations pour la production de câble
Un dérouleur à faible tension alimente le fil bi‑conducteur dans la ligne et stocke une longueur définie de fibre dans un tampon. La vitesse de déroulage est contrôlée selon le besoin et des longueurs de fil dépendantes du produit sont coupées et préparées à la première station.

Interface utilisateur intuitive
La commande à écran tactile offre une interface multilingue intuitive avec des rôles utilisateur et des modes de fonctionnement sélectionnables. Les fonctions réseau facilitent l'intégration aux environnements de production modernes et la gestion des recettes et processus.

Haute sécurité pour l'opérateur
La protection de l'opérateur est assurée par des dispositifs de sécurité surveillés. L'ouverture des portes de sécurité coupe le circuit électrique de sécurité et arrête tous les moteurs. La machine est conforme aux directives européennes applicables en matière de machines, de sécurité électrique et de CEM.

Vue d'ensemble du processus

• Déroulage et alimentation du fil
• Découpe à longueur et dénudage
• Écartement des conducteurs
• Sertissage des conducteurs de manière séquentielle
• Alimentation du connecteur
• Mise en place du connecteur sur les âmes
• Contrôle qualité du produit
• Retour et étiquetage du câble

Caractéristiques techniques

• Traitement automatique de câbles basé sur un système à transfert avec navettes pour le transport entre stations
• Traitement de fils haute performance pour la production de câbles médicaux
• Sertissage de précision des conducteurs et application de connecteurs spécifiques
• Dérouleur à faible tension avec stockage tampon pour une alimentation contrôlée
• Station de coupe et de dénudage pour longueurs dépendantes du produit
• Commande à écran tactile avec UI multilingue, rôles utilisateur et fonctions réseau
• Dispositif de sécurité surveillé ; les portes de sécurité interrompent le circuit électrique de sécurité et arrêtent les moteurs
• Conformité aux directives européennes applicables en matière de machines, d'électricité et de CEM
• Les illustrations peuvent montrer des équipements optionnels ou spécifiques
