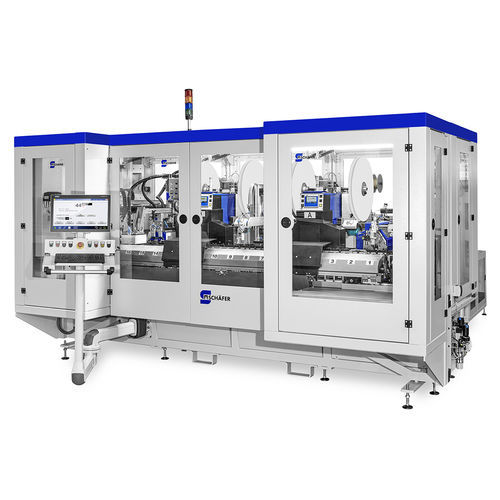

Système d'automatisation électronique SynchroLine INDIVIDUAL

de soudageentièrement automatiqueassemblage

Aperçu du produit
Système de production entièrement automatisé pour câbles optiques en fibre optique polymère (POF). Permet le soudage laser des POF sur ferrules et terminaux pigtail, avec contrôle qualité intégré et tri automatique des câbles non conformes. Conception modulaire et temps de réglage courts, adapté à la production en série pour la technologie médicale, l'automobile et les télécommunications.

Machine flexible avec système de transfert
Le système d'automatisation SynchroLine modulaire utilise un système de transfert avec chariots pour transporter les fils entre les postes. Les soudures sont réalisées automatiquement avec précision. La base machine comprend un système de transfert qui dirige les fils vers les postes de traitement à l'aide de chariots.

Préparations pour la production de câbles
La fibre optique est alimentée quasiment sans tension par un dérouleur spécialement conçu. La vitesse de déroulage est contrôlable et la longueur de fibre peut être mise en tampon. Les longueurs de câble dépendantes du produit sont coupées à la première station ; le processus de coupe crée une face d'extrémité de haute qualité sans usinage supplémentaire. Un système de nettoyage par aspiration interne élimine les particules plastiques dans les zones critiques pour la qualité.

• Fibres courtes : transportées par paires par les chariots vers les postes
• Fibres plus longues : enroulées en boucles pour traiter simultanément deux extrémités

Vue d'ensemble du process

• Démêlage et marquage
• Coupe à longueur et finalisation de la face d'extrémité
• Enroulage et ligaturage
• Montage des capuchons de protection
• Soudage laser avec terminaux
• Mesure du résidu de cœur
• Mesure de l'atténuation

Connexion des fibres optiques polymères
Des postes de soudage réalisent les connexions entre fibres et terminaux optiques. Le système prend en charge les ferrules standard et les terminaux pigtail (fiches et douilles). Une mesure intégrée de la fibre contrôle chaque connexion soudée et l'atténuation pendant la production. Les câbles hors tolérances sont automatiquement écartés et empêchés de poursuivre le processus.

Commande et sécurité
Commande tactile multilingue intuitive avec rôles utilisateurs et modes opératoires sélectionnables ; fonctions de mise en réseau pour des séquences de process flexibles. Contrôle principal : WireStar ; contrôle des postes : STI. Dispositif de sécurité supervisé avec portes de sécurité interrompant le circuit de sécurité et arrêtant tous les entraînements. La machine est conforme aux directives européennes applicables en mécanique, électricité et CEM.

Caractéristiques / Spécifications techniques
Matériaux traitables : fils, câbles optiques ferrule, câbles optiques pigtail.
Câble ferrule : diamètre du cœur 1 mm ; diamètre gaine 2,3 mm (coloré).
Câble pigtail : diamètre du cœur 1 mm ; diamètre gaine 1,5 mm (noir).
Terminaux : ferrule (standard) ; pigtail fiches et douilles.
Performances et géométrie : Câbles ferrule (un câble par chariot posé en courbe) : 840 pcs/h à 1230 mm ; 570 pcs/h à 4350 mm ; 545 pcs/h à 8500 mm. Câbles pigtail (deux câbles simples insérés dans le chariot) : 800 pcs/h à 60–280 mm.
Nombre de postes : lignes ferrule 7 postes ; lignes pigtail 9 postes. Nombre de chariots : 37.
Commande : HMI WireStar (principale), STI (poste). Affichage : écran tactile.
Alimentations et interfaces : Alimentation 400 V, 50/60 Hz ; Air comprimé 6 bar.
Dimensions et masse : L x P x H 4480 x 5925 x 2700 mm (env., machine fermée selon équipement) ; Poids env. 3500 kg.

Illustrations
Les illustrations sur les pages produits sont indicatives et peuvent présenter des options et des équipements spécifiques.

Spécifications techniques

• Produit : SynchroLine INDIVIDUAL système d'automatisation pour câbles optiques POF
• Matériaux traitables : fils, câbles ferrule, câbles pigtail
• Diamètre du cœur câble ferrule : 1 mm
• Diamètre de la gaine câble ferrule : 2,3 mm (coloré)
• Diamètre du cœur câble pigtail : 1 mm
• Diamètre de la gaine câble pigtail : 1,5 mm (noir)
• Terminaux : ferrule (standard) ; pigtail fiches et douilles
• Débits de production (exemples) : jusqu'à 840 pcs/h à 1230 mm (ferrule) ; 570 pcs/h à 4350 mm ; 545 pcs/h à 8500 mm ; jusqu'à 800 pcs/h pour pigtails (60–280 mm)
• Nombre de postes : 7 (ferrule), 9 (pigtail)
• Nombre de chariots : 37
• HMI / Commande : WireStar (principale), STI (poste)
• Affichage : écran tactile
• Alimentation : 400 V, 50/60 Hz
• Air comprimé : 6 bar
• Dimensions (L x P x H) : 4480 x 5925 x 2700 mm (env.)
• Poids : env. 3500 kg
