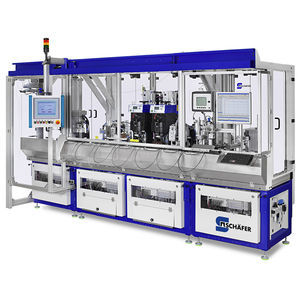

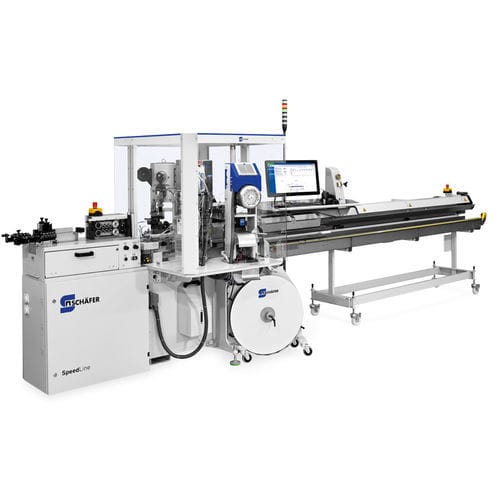

Système d'automatisation pour fils SpeedLine 22 ADVANCED

pour l'automobileassemblagesertissage

Aperçu
La SpeedLine 22 ADVANCED est une machine à sertir entièrement automatique pour fils mono- et multibrins, section 0,08 à 6 mm². Conçue pour des productions de câble à haute productivité (applications typiques : faisceaux électriques automobiles). Les illustrations peuvent présenter des équipements optionnels.

Plateforme modulaire
La plateforme modulaire SpeedLine propose un traitement des fils par bras pivotant, axé sur la réduction des temps d'arrêt, l'ergonomie des postes et la sécurité. Les variantes permettent d'assembler modules standards et options pour répondre à des besoins clients spécifiques.

Configuration typique
Les modèles standards couvrent les productions courantes ; ce modèle supporte jusqu'à 4 stations de sertissage et peut être enrichi par des modules optionnels pour des processus complexes et reproductibles.

Assurance qualité
Des modules de surveillance en option renforcent le contrôle du procédé :

• Contrôle de la force de sertissage pour vérification des connexions
• Surveillance de la qualité du conducteur pour détecter un dénudage défectueux
• Inspection optique de la qualité des câbles

Concept d'exploitation intuitif et sûr
Le HMI WireStar propose une interface tactile avec gestion de base de données configurable, connectivité réseau et tableau de bord pour le suivi de l'état, du rendement et de la consommation de matériau.

Conformité
La machine est conforme aux directives européennes applicables en matière de sécurité mécanique et électrique et de compatibilité électromagnétique.

Équipement de base

• Stations de sertissage
• Châssis de base avec armoire de commande
• Tables de station et poste opérateur
• Dresse-fil et bras pivotants
• Alimenteur de fil programmable
• Module coupe-et-dénude programmable
• Garniture de lame et coupe-pièce défectueux
• Carénage pneumatique
• PC avec écran tactile 21"
• Logiciel machine WireStar
• Fonctions de mise en réseau et d'interface (RS232, Ethernet)

Extensions optionnelles

• Station d'étanchéité
• Double dresse-fil
• Réglage de la hauteur de sertissage
• Réglage de la hauteur de presse
• Module d'empilage de fils
• Coupe-bandes porte-contacts
• Module de doublement de fil
• Navette applicatrice
• Contrôle de la force de sertissage
• Contrôle qualité câble
• Surveillance qualité conducteur

Données techniques
Matériaux traitables
Fils : mono- et multibrins
Section : 0,08 mm² – 6 mm²
Isolations : PTFE, PVC, autres matériaux usuels

Traitement
Alimentation : entraînement à courroie jusqu'à 10 m/s
Longueur de coupe : 30 mm – 99 m
Rendement : > 5 000 pces/h (longueur fil 50 mm, Sertir/Sertir) selon configuration

Performances et géométrie
Motorisation : servomoteurs
Nombre de stations : jusqu'à 4

Commandes
Logiciel : WireStar
Écran : écran tactile 21"

Alimentations et interfaces
Alimentation électrique : 3x (208–480 V), 50/60 Hz, 3,5 kVA
Air comprimé : 6 bar
Interfaces : RS232, Ethernet

Dimensions et poids
Env. (L x P x H) : 3350 x 1450 x 1800 mm
Poids : env. 1050 kg

Remarques
[1] Valeurs dépendant de la configuration du fil et du sertissage.
[2] Dimensions et poids pour équipement de base.

Caractéristiques techniques

• Modèle : SpeedLine 22 ADVANCED
• Section traitable : 0,08 mm² – 6 mm²
• Alimentation fil : entraînement à courroie jusqu'à 10 m/s
• Plage longueur de coupe : 30 mm – 99 m
• Rendement : > 5 000 pces/h (fil 50 mm, Sertir/Sertir)
• Type d'entraînement : servomoteurs
• Stations max : jusqu'à 4
• Logiciel de commande : WireStar
• Écran : écran tactile 21"
• Alimentation : 3x (208–480 V), 50/60 Hz, 3,5 kVA
• Air comprimé : 6 bar
• Interfaces : RS232, Ethernet
• Dimensions env. (L x P x H) : 3350 x 1450 x 1800 mm
• Poids env. : 1050 kg
