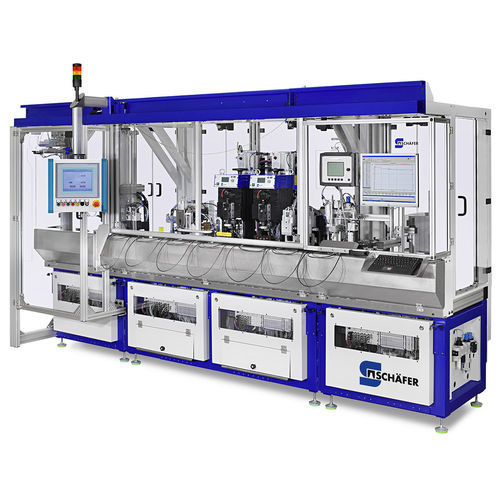

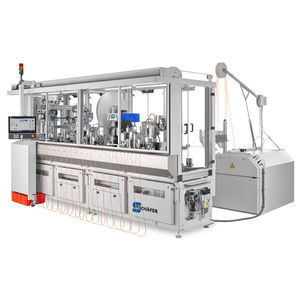

Système d'automatisation de procédé SynchroLine INDIVIDUAL

de productionpour câblephotovoltaïque

Résumé du produit Le système est conçu pour la fabrication entièrement automatique d'ensembles électriques pour la technologie solaire (photovoltaïque). Un système de transfert innovant à chariots navette constitue la base d'une production efficace et est complété par des modules dédiés à la séparation et à l'alimentation des pièces requises.

Préparations pour la fabrication des câbles L'alimentation quasi sans tension du câble bipolaire se fait via un dérouleur spécialement développé. La vitesse de déroulement peut être régulée selon les besoins et une longueur de câble correspondante est stockée en tampon. Lors de la première étape, l'isolant à l'extrémité du câble est rugosifié en processus inline. À une autre station, les longueurs spécifiques au produit sont coupées et les câbles sont dénudés.

Production des assemblages Le système de transfert transporte les paires de câbles de poste en poste à l'aide de chariots navette. La séparation et l'alimentation des embouts et composants se déroulent en parallèle des opérations préparatoires. D'un côté du câble, les connexions sont réalisées avec précision à l'aide d'outillages de sertissage à 4 points. L'autre côté est compacté et relié à un ensemble électrique par soudage par résistance.

Interface utilisateur intuitive Le système de commande avec écran tactile propose une interface utilisateur multilingue, intuitive, pour une exploitation sûre et simple. La sélection des différents rôles utilisateurs et modes de fonctionnement, ainsi que les fonctions de mise en réseau des machines, permettent des flux de production flexibles et modernes.

Haute sécurité pour l'opérateur La protection de l'opérateur est assurée par un dispositif de sécurité surveillé. L'ouverture des portes de protection interrompt le circuit de sécurité et arrête tous les moteurs. Le système est conforme aux directives européennes applicables en matière de sécurité mécanique et électrique ainsi que de compatibilité électromagnétique.

Vue d'ensemble du processus

• Rugosification en processus inline
• Coupe à longueur et dénudage
• Séparation et alimentation des embouts
• Alimentation des composants électriques
• Sertissage des embouts et composants
• Compactage et soudage par résistance
• Contrôles pour assurance qualité

Illustrations Les illustrations sont à titre d'exemple et peuvent présenter des options ou des équipements spécifiques. Sous réserve d'erreurs et de modifications.

Caractéristiques / spécifications techniques

• Type de système : SynchroLine INDIVIDUAL transfer automation system
• Application : Fabrication d'ensembles électriques pour la technologie solaire / photovoltaïque
• Transfert : Système de transfert à chariots navette pour transport de câbles par paires
• Alimentation : Dérouleur spécial pour alimentation quasi sans tension de câble bipolaire avec stockage tampon
• Processus inline : Rugosification de l'isolant, coupe à longueur, dénudage
• Processus d'assemblage : Séparation et alimentation des embouts/composants, sertissage 4 points, compactage, soudage par résistance
• Commande : Système de commande à écran tactile avec interface multilingue, rôles utilisateurs, modes de fonctionnement et mise en réseau des machines
• Sécurité : Dispositif de protection surveillé ; ouverture des portes interrompt le circuit de sécurité ; conforme aux directives européennes de sécurité mécanique, électrique et CEM
• Documentation : Brochure (PDF) disponible
