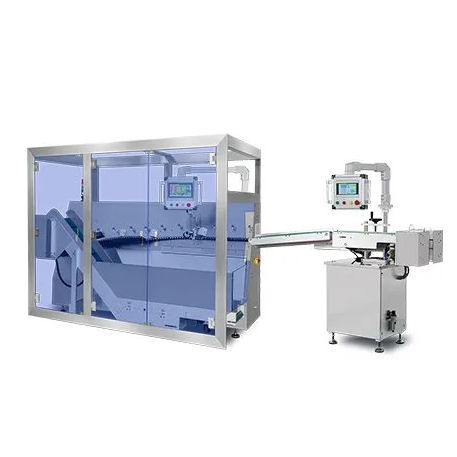

Trieuse pour l'industrie agroalimentaire RD-SS-450Pro

pour l'industrie pharmaceutiqueindustrielleoptique

Aperçu du produit
Le RD-SS-450Pro est un trieur-compteur de sachets full servo à comptage non‑contact conçu pour résoudre les contraintes d'implantation (transferts inter-niveaux, espaces réduits entre lignes primaire et secondaire) et offrir des orientations de sortie configurables pour une intégration fluide avec les cartonneuses et équipements aval.

Points clés de performance
Débit maximal : jusqu'à 450 sachets/sachets par minute. Architecture équipée de 11 servomoteurs à entraînement direct et d'un contrôleur multi-axes pour une manutention précise et harmonieuse. Des capteurs photoélectriques assurent la boucle de contrôle; un module vision optionnel est disponible pour la correction d'orientation et le contrôle qualité.

Fonctionnement

• Accumulation douce depuis une trémie à large ouverture et faible inclinaison avec bande lente pour minimiser les congestions et la déformation
• Tri à grande vitesse sur plateforme à rouleaux où plusieurs servos règlent vitesse, direction et friction pour séparer et réorienter les sachets
• Espacement précis via une courroie synchronisée entraînée par servo avec retour encodeur pour accélérer/décélérer les articles individuellement
• Comptage non‑contact à grande vitesse par capteurs photoélectriques synchronisés avec l'équipement aval pour un transfert sans pression

Principaux avantages / caractéristiques de conception

• Onze servomoteurs à entraînement direct coordonnés par un contrôleur de mouvement haute précision pour synchroniser alimentation, tri et évacuation
• Retour photoélectrique en temps réel pour minimiser le double‑alimentation/empilement (probabilité < 0,009%)
• Rouleaux anti‑poussière et antistatiques pour réduire le glissement et les marques sur les sachets
• Modes d'évacuation configurables via HMI : transfert horizontal, orientation verticale, empilage par lots
• Prêt à l'intégration : support I/O et protocoles fieldbus (ex. EtherCAT, PROFINET) pour synchronisation en amont/aval et connectivité MES

Applications typiques

• Pharmaceutique : blisters, sachets de poudres/granulés
• Agroalimentaire : sachets d'assaisonnement, sachets de sauce, pochettes de snacks
• Cosmétique & hygiène : sachets échantillons, paquets de lingettes humides
• Médical & industriel : pochettes stériles, kits de diagnostic, petits packs industriels

Tableau : données clés
Application adaptée : sachets rigides/souples et enveloppes pour blisters et matériaux similaires
Dimensions acceptées : longueur ≤ 185 mm ; largeur ≤ 110 mm
Précision : >99,97%
Poids : 1000 kg
Dimensions : 3 840 x 1 060 x 1 700 mm

caractéristiques / spécifications techniques

• Nom du modèle : RD-SS-450Pro
• Débit : jusqu'à 450 sachets/min
• Système servo : 11 servomoteurs à entraînement direct ; système de contrôle servo multi-axes de haute précision
• Comptage : capteurs photoélectriques pour comptage non‑contact haute précision ; vision machine en option pour détection d'orientation
• Précision : >99,97%
• Probabilité double‑sachet/empilement : < 0,009%
• Plage de taille sachet : longueur ≤ 185 mm ; largeur ≤ 110 mm
• Orientations de sortie : transfert horizontal, orientation verticale, empilage par lots (configurable via HMI)
• Poids : 1000 kg
• Dimensions totales : 3 840 x 1 060 x 1 700 mm
• Caractéristiques de manutention : rouleaux anti‑poussière et antistatiques, trémie d'accumulation douce, courroie synchronisée entraînée par servo avec retour encodeur
• Intégration : capteurs de niveau en amont et signaux I/O ; synchronisation aval via suivi servo et protocoles fieldbus haute vitesse ; données de production/comptage transmissibles aux systèmes MES/ligne
• Garantie : 3 ans de garantie, 1 an de pièces gratuites
