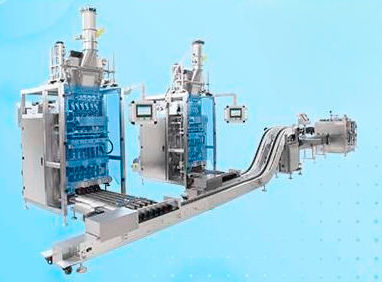

Étuyeuse à chargement par le haut RD-SCL-320W

à haute vitesseservocommandéeà mouvement continu

Présentation
Ligne de cartonnage et d'emballage sticks multi-voies intégrant une machine form-fill-seal (bande/stick) et un cartonneur pour un emballage automatisé continu. Plusieurs bandes sont formées, remplies (poudre, granulés ou liquide), scellées et découpées, puis des convoyeurs synchronisés comptent et transfèrent les packs vers le cartonneur pour insertion dans les étuis et fermeture finale.

Flux de processus
Le form-fill-seal produit simultanément plusieurs voies de sticks avec un pilotage servo pour un indexage et un espacement précis. Les bandes remplies sont alignées, comptées et empilées si nécessaire, puis transférées via convoyeurs synchronisés et convoyeur à godets vers le cartonneur. À la station de cartonnage, un étui est monté depuis le magasin, les sticks sont insérés puis l'étui est fermé et scellé pour obtenir les boîtes finies.

Spécification (résumé)
Jusqu'à 40 sachets par voie et par minute ; jusqu'à 320 cartons par minute (dépend de la ligne). Compatible avec poudres, granulés et liquides. Largeur de film max 480 mm.

Détails techniques (tableau)
Modèle : RD-SCL-320W
Largeur film max cartonneuse sticks : 480 mm
Capacité production cartonneuse sticks : jusqu'à 240 sachets/min (selon configuration)
Capacité cartonneur : jusqu'à 320 cartons/min
Plage dimensions carton : L 70–180 mm ; W 35–80 mm ; H 14–50 mm
Grammage carton : 250–360 g/m²
Commande : Siemens PLC avec entraînement servo complet pour mouvements synchronisés

Précision de remplissage liquide
Volume de remplissage / précision :
Supérieur à 2 ml — ≤ ±1%
1–2 ml — ≤ ±1,5%
0,5–1 ml — ≤ ±2,5%

Caractéristiques principales

• Commande par servo intégral pour former, convoyer et cartonner plusieurs rangs de manière synchronisée avec timing précis.
• Gestion des matériaux flexible avec convoyage intelligent, préhension et mécanismes d'empilage pour un approvisionnement précis dans la trémie du cartonneur.
• Contrôle en ligne et rejet : systèmes intégrés de pesée ou de vision surveillent le poids et la qualité de scellage et rejettent automatiquement les pièces non conformes.

Pièces principales

• Couteau facile à déchirer
• Vis d'alimentation longue
• Dispositif de transfert / convoyeur synchronisé
• Plateforme de tri des sticks
• Mécanisme d'alimentation/empilage double couche

Caractéristiques / Données techniques

• Modèle : RD-SCL-320W
• Débit global indicatif : jusqu'à 40 sachets par voie/min ; jusqu'à 320 cartons/min (dépendant de la ligne)
• Largeur film cartonneuse sticks : max 480 mm
• Capacité production cartonneuse sticks : jusqu'à 240 sachets/min
• Capacité cartonneur : jusqu'à 320 cartons/min
• Plage dimensions carton : L 70–180 mm ; W 35–80 mm ; H 14–50 mm
• Grammage carton : 250–360 g/m²
• Précision de remplissage (liquides) : >2 ml ≤ ±1% ; 1–2 ml ≤ ±1,5% ; 0,5–1 ml ≤ ±2,5%
• Compatibilité matériaux : poudres, granulés et liquides
• Système de commande : Siemens PLC et entraînement servo complet pour mouvements critiques
