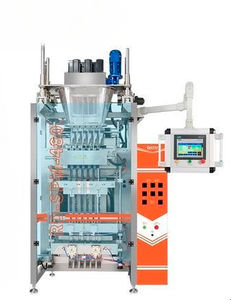

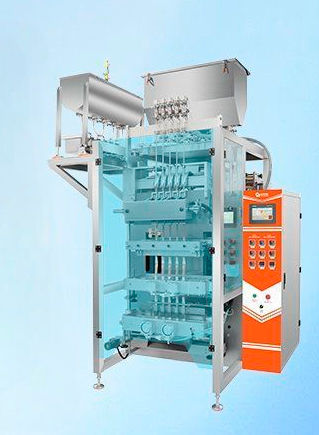

Machine de conditionnement automatique RD-SPM-400

à mouvement continuverticalede liquides

Aperçu du produit
Cette machine verticale de formage-remplissage-soudage (VFFS) pour sticks liquides forme, remplit et scelle des sachets individuels à partir d'un rouleau de film souple. Des liquides tels que les bains de bouche, sauces, boissons et produits de soin sont dosés et distribués dans des sachets stick via des systèmes de pompe sélectionnables. Le contrôle PLC avec synchronisation servo assure la coordination du déroulage film, du remplissage et des soudures pour un fonctionnement automatique continu.

Résumé des spécifications
Capacité : 30–40 cycles par minute par ligne, jusqu'à 40 sachets/ligne/min. Convient pour bains de bouche, échantillons de parfum, crèmes dose unique et divers liquides alimentaires et pharmaceutiques.

Fonctionnement

• Déroulage et formage du film : le film en rouleau est guidé sur un col de formage pour créer un tube autour du tube de remplissage.
• Soudure longitudinale : des mâchoires verticales réalisent la soudure longitudinale continue.
• Soudure inférieure et remplissage : la soudure horizontale inférieure est effectuée, puis la pompe dose le liquide dans la poche ouverte ; la buse anti-goutte ou à aspiration empêche les fuites.
• Soudure supérieure et découpe : la soudure horizontale supérieure ferme le sachet et une découpe intégrée sépare les packs individuels ; onglets de déchirure optionnels.
• Évacuation du produit : les sachets finis sont évacués par convoyeur ou collectés avec un système de comptage pour traitement en aval.

Caractéristiques principales

• Remplissage haute précision avec options : actionneur servo pour piston/plunger, pompe péristaltique ou pompe céramique pour un dosage précis.
• Buse anti-goutte avec valve d'aspiration pour préserver l'intégrité de la soudure et éviter la contamination.
• Modes de soudure multiples : soudure arrière, trois côtés et quatre côtés selon exigences d'esthétique et de résistance.
• Contrôle PLC et synchronisation servo pour un fonctionnement stable à haute vitesse et une coordination précise film/remplissage.

Applications

• Agroalimentaire : ketchup, miel, jus, sauces, café liquide, lait — portions à usage unique, praticité et contrôle de portion.
• Soins personnels : shampooing, gel douche, après-shampoing, solutions pour lingettes, échantillons de parfum — kits voyage, prestations hôtelières, distribution d'échantillons.
• Pharmaceutique & santé : liquides oraux, sirops, collyres, bains de bouche — dosage précis, options compatibles stérilisation, conformité GMP.
• Industriel & chimie : lubrifiants, adhésifs, agents de nettoyage, produits agrochimiques — petit dosage, réduction des déchets, manutention sécurisée.

Précision de remplissage et facteurs influents

• Précision typique : machines standard ±0,5% à ±1% ; configurations haute précision (pompes céramiques/piston) jusqu'à ±0,1% pour applications critiques.
• Facteurs influents : viscosité du liquide, stabilité de la température, type et entretien de la pompe, conception de la buse et dispositifs anti-goutte, conditions ambiantes.

Choix de la pompe

• Pompe péristaltique : adaptée aux liquides de faible à moyenne viscosité et contenant des particules ; hygiénique car seul le tube est en contact ; les tubulures sont consommables.
• Pompe piston/plunger : adaptée aux liquides de viscosité moyenne à élevée et à la production à grande vitesse ; bonne précision et capacité de pression.
• Pompe céramique : recommandée pour produits de grande valeur, corrosifs, abrasifs ou stériles ; excellente résistance à l'usure et précision maximale ; coût initial plus élevé.

Éléments complémentaires

• Col de formage personnalisé pour profil stick et configurations multi-lignes.
• Entraînements servo pour alimentation film et remplissage pour une coordination précise.
• Modules optionnels : chauffage pour fluides visqueux, compatibilité SIP pour pompes céramiques, vestes anti-cristallisation et capteurs d'inspection en ligne.

Caractéristiques techniques

• Référence modèle : RD-SPM-400.
• Famille produit : configuration d'emballage stick multi-lignes.
• Capacité / Vitesse : 30–40 cycles/min par ligne ; jusqu'à 40 sachets/ligne/min.
• Largeur film maxi : 480 mm.
• Puissance : 9,5 kW.
• Niveau sonore : <65 dBA.
• Précision de remplissage : jusqu'à ±0,1% avec pompes céramiques ; typique ±0,5%–±1%.
• Options de pompe : péristaltique, piston/plunger, piston céramique.
• Types de soudure : soudure arrière, trois côtés, quatre côtés.
• Anti-goutte : buse de remplissage avec valve anti-goutte ou dispositif d'aspiration inversée.
• Contrôle : PLC avec entraînements servo pour synchronisation alimentation film et remplissage.
