Machine de conditionnement automatique RD-SPM-480

en continusous filmverticale

Aperçu

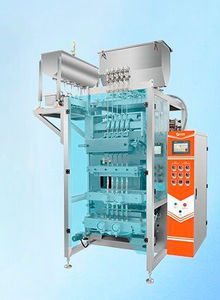

La machine d'emballage sachet scellé trois côtés RD-SPM-480 est un système vertical form-fill-seal (VFFS) conçu pour l'emballage haute cadence en colonnes multiples de sachets et de sticks. La configuration 6 voies est présentée en exemple ; des variantes multi-lignes (10–16 voies) sont disponibles. La machine traite poudres, granulés et liquides grâce à une commande de mouvement servomotorisée et un encombrement vertical compact, adaptée aux industries pharmaceutique, agroalimentaire, cosmétique et chimique.

Applications principales

• Agroalimentaire : sticks café portionnés, sachets d'épices, sachets de sucre.
• Pharmacie : doses de médicaments en poudre, compléments électrolytiques.
• Produits chimiques : échantillons de détergent, stick-packs agrochimiques.
• Cosmétique : portions poudre monodose pour soins visage et cheveux.

Résumé produit
Confeuse VFFS multi-colonnes pour sachets/sticks avec commandes servomotorisées et dosage par vis ou volumétrique pour remplissages de haute précision. Les valeurs documentées incluent une précision de ±0,2 g et, pour certaines configurations, ±0,1% en dosage. Des débits déclarés atteignent jusqu'à 240 sticks/min selon le nombre de voies et les caractéristiques du produit. L'exemple de modèle RD-SPM-480 correspond à une configuration 6 voies ; des ensembles de voies synchronisées supérieures sont proposés pour des cadences plus élevées.

Spécification (points clés)
Hygiène : construction inox IP65, références de conformité GMP/FDA.
Outillage & formats : changement rapide d'outillage prenant en charge 20+ tailles de sticks (10×50 mm à 25×200 mm).
Énergie : jusqu'à 30% de réduction de consommation d'air comprimé par rapport aux machines stick-pack traditionnelles.

Tableau : spécifications numériques clés
Nom du produit — Multi-lines Stick Powder Packaging Machine
Largeur film max — 480 mm
Capacité — 30–40 cycles/min par voie
Puissance — 9,5 kW
Bruit — <65 dBA

Principales fonctionnalités et flux de process

• Gestion film & formage : film bobiné enroulé transformé en tube vertical sur plusieurs voies via colliers de formage et mâchoires de thermoformage.
• Remplissage de précision : doseurs vis/auger servo-entrainés dispensant 0,5 ml–50 ml avec dispositifs anti-obstruction pour poudres collantes.
• Soudage & découpe : soudures longitudinales et transversales créent des sachets hermétiques ; coupe intégrée (couteau chaud, denté ou coupe froide).
• Tri de sortie : sachets finis éjectés vers plateaux ou convoyeurs avec alignement guidé par vision pour la suite de ligne.
• Options : repérage d'impression haute résolution, codage (transfert thermique, jet d'encre) et inspection par vision.

Principales parties

• Démarrage film et contrôle de tension
• Station de formage / collier
• Alimentation servo / doseurs à vis servo-entrainés
• Station de soudage (longitudinal & transverse)
• Coupe servo
• Contrôle PLC (référence Siemens PLC) et capteurs de repérage/vision

Avantages

• Fonctionnement continu en film bobiné limitant les arrêts par rapport aux lignes à sachets préformés.
• Formats flexibles : supporte scellés 3 côtés et 4 côtés avec changement d'outillage.
• Compatibilité large de films : PET/PE, OPP/CPP, Alu/PE et films laminés.
• Large applicabilité produit : poudres, granulés, liquides, pâtes et solides.
• Haut niveau d'automatisation : intègre formage, remplissage, soudage, codage, coupe et évacuation pour une intégration aisée.

Limitations

• Moins adapté aux objets très longs, lourds, fragiles ou de forme très irrégulière susceptibles de bloquer lors du formage ou du remplissage.
• Changement de format requérant remplacement du collier de formage et opérateurs qualifiés.
• Investissement initial plus élevé que des solutions manuelles ou semi-automatiques.
• Performance dépendante de la qualité constante des bobines de film et de la précision du repérage.

Caractéristiques / spécifications techniques

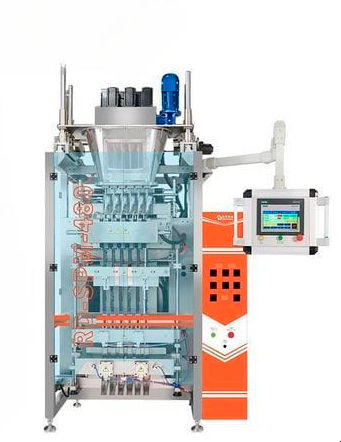

• Exemple de modèle : RD-SPM-480 (configuration 6 voies).
• Options de voies : 6 voies (RD-SPM-480) jusqu'à 10–16 voies synchronisées.
• Débit nominal : jusqu'à 240 sticks/min selon nombre de voies et produit.
• Précision de dosage : ±0,2 g (texte) et ±0,1% pour certaines configurations.
• Tailles de sticks prises en charge : 10×50 mm à 25×200 mm ; outillage supportant 20+ tailles.
• Largeur film max : 480 mm.
• Capacité par voie : 30–40 cycles/min.
• Puissance : 9,5 kW.
• Niveau sonore : <65 dBA.
• Construction : inox hygiénique, IP65, références GMP/FDA.
• Gamme de remplissage : 0,5 ml–50 ml.
• Commande : mouvement servomotorisé, PLC Siemens référencé, capteurs optiques de repérage.
