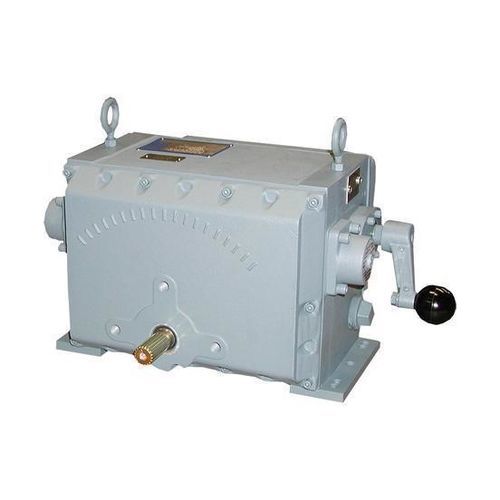

Actionneur de vanne électrique SM

90°rotatifà fraction de tour

Présentation
Les actionneurs électriques modulants SM-1700 et SM-5000 assurent un positionnement précis pour volets, pales et vannes. À engrenage interne, ils développent jusqu'à 16 950 Nm (12 500 lbf.ft) de couple en modulation continue. Les unités intègrent une limitation automatique de couple et un entraînement auto-bloquant pour maintenir la dernière position et éviter le rétro-entraînement.

Caractéristiques

• SM-1700 : rotation 90 à 120°
• SM-5000 : rotation 33 à 90°
• Service en modulation : jusqu'à 2 000 démarrages par heure
• Manœuvre manuelle : standard
• Limitation automatique de couple : standard
• Entraînement auto-bloquant pour maintenir la dernière position et éviter le rétro-entraînement jusqu'à la capacité de poussée
• Alimentations : monophasé, triphasé ou courant continu (CC) — CC disponible uniquement pour SM-1700

Applications

• Volets (dampers)
• Pales (vanes)
• Vannes
• Autres applications de régulation nécessitant un positionnement précis

Caractéristiques techniques

• Couple maximal : jusqu'à 16 950 Nm (12 500 lbf.ft)
• Fonctionnement : modulation continue
• Service en modulation : jusqu'à 2 000 démarrages par heure
• Plages de rotation : SM-1700 90–120° ; SM-5000 33–90°
• Options d'alimentation : monophasé, triphasé, CC (CC limité au SM-1700)
• Manœuvre manuelle : standard
• Limitation automatique de couple : standard
• Entraînement : auto-bloquant pour maintenir la dernière position et éviter le rétro-entraînement jusqu'à la capacité de poussée
• Convient pour : volets, pales et vannes
• Remarque : les images produit sur le site sont labellisées comme legacy pour SM-1700 et SM-5000
