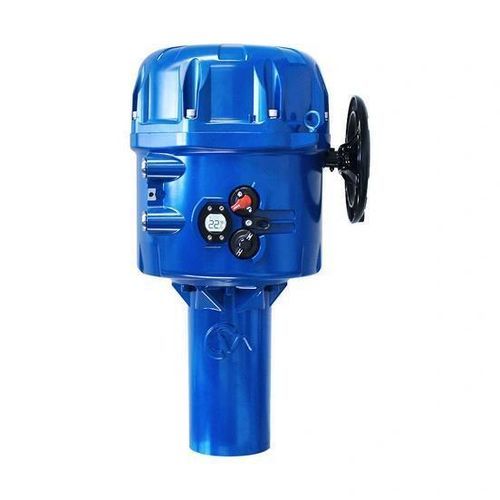

Actionneur électrique CML-1500

linéaireà vis à billesà moteur brushless DC

Présentation du produit
Les CML-1500 et CML-3000 sont des actionneurs électriques linéaires conçus pour l'automatisation de grandes vannes de régulation et d'applications pompes. Ils offrent une course de 114,3 mm (4,5") avec une poussée de siège jusqu'à 20 kN et une poussée de modulation jusqu'à 13,3 kN. L'ensemble propose une modulation précise et continue grâce à un moteur DC sans balais et un retour d'encodeur, dans une solution tout électrique antidéflagrante.

Principales caractéristiques

• Sortie linéaire avec jusqu'à 20 kN (4 500 lbf) de poussée de siège et jusqu'à 13,3 kN (3 000 lbf) de poussée de modulation
• Course de 114,3 mm (4,5")
• Train d'entraînement à vis à billes entièrement enfermé, lubrifié en permanence
• Absence de stick-slip pour une opération fluide et un positionnement précis
• Commande de position par signal 4–20 mA avec une précision jusqu'à 0,1 %
• Moteur DC sans balais pour modulation continue
• Retour d'information par encodeur sans contact
• Contrôle de vitesse réglable et manœuvre manuelle
• Montage possible dans toutes les orientations
• Puissance en veille <1 W ; compatible avec alimentation monophasée ou DC

Spécifications techniques

• Poussée de siège : jusqu'à 20 kN (4 500 lbf)
• Poussée de modulation : jusqu'à 13,3 kN (3 000 lbf)
• Course : 114,3 mm (4,5")
• Train d'entraînement : vis à billes entièrement enfermée, lubrifiée en permanence
• Précision de commande de position : jusqu'à 0,1 % (4–20 mA)
• Moteur : DC sans balais
• Retour : encodeur (sans contact)
• Puissance en veille : <1 W
• Plage de température ambiante : -30 à 70 °C (-22 à 158 °F) ; option basse température disponible
• Compatibilité d'alimentation : monophasée ou DC
• Interface locale : écran LCD six segments avec boutons-poussoirs

Options et interfaces

• Options Fieldbus : HART®, Foundation Fieldbus®, Profibus®, Pakscan™, RIRO, DeviceNet® et Modbus®
• Option Reserve Power Pack (RPP) supercondensateurs pour fonction fail-to-position

Applications

• Automatisation de grandes vannes de régulation à forte pression
• Contrôle de process et de pompes dans les secteurs pétrole & gaz, chimie, énergie et eau
• Situations nécessitant un contrôle modulaire précis et une certification antidéflagrante

Installation et maintenance

• Montage possible dans toutes les orientations ; manœuvre manuelle standard
• Train d'entraînement lubrifié en permanence pour une maintenance réduite
• Interface LCD intégrée pour une configuration rapide et l'affichage local de la position

Certifications

• Certifié antidéflagrant selon les normes internationales
• Large plage de température ambiante et options pour environnements basse température
