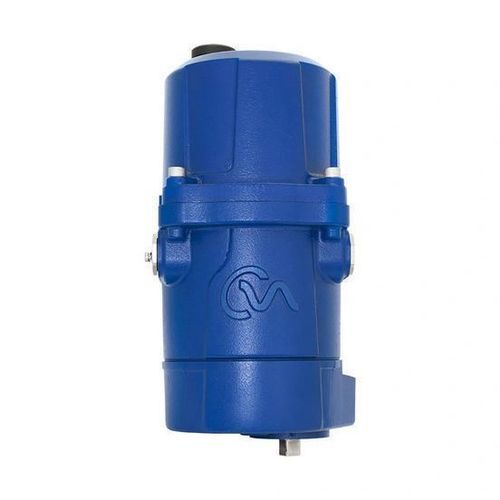

Actionneur de vanne motorisé CMQ

manueltype quart de tourà fraction de tour

Description
Les actionneurs modulants à sortie partielle CMQ constituent une solution entièrement électrique pour les applications sur vannes de régulation et pompes. Ils offrent un contrôle de position précis et répétable et une modulation continue avec une précision allant jusqu'à 0,1 %. Les unités sont certifiées antidéflagrantes selon les normes internationales et peuvent être fournies avec commandes locales intégrées optionnelles et Reserve Power Pack pour la fonction « fail-to-position ».

Caractéristiques

• Actionneur à sortie partielle avec couple d'assise jusqu'à 124 Nm (1 100 lbf.in)
• Option haute puissance quart-de-tour disponible avec CMR-250 et boîte d'engrenages GBX
• Contrôle de position précis et répétable via commande 4–20 mA avec jusqu'à 0,1 % de précision
• Certification antidéflagrante conformité aux normes internationales
• Vitesse réglable
• Débrayage manuel de série
• Limitation électronique du couple
• Deux interrupteurs de position réglables standard
• Montage possible dans toutes les positions
• Train d'entraînement graissé en permanence, sans maintenance
• Plage de température ambiante standard −30 à 70 °C (−22 à 158 °F) avec option basse température
• Moteur DC sans balais pour modulation continue fiable et précise
• Technologie d'encodeur pour retour sans contact
• Consommation en veille inférieure à 1 W
• Compatible avec alimentation monophasée ou DC
• Réglages sélectionnables sur site : bande morte ; zéro et étendue ; type de signal commande ; action directe/inverse ; mode manuel/auto ; position de l'arbre en perte de signal
• Interface intégrée pour configuration rapide via affichage LCD 6 segments et boutons
• Contrôles locaux intégrés optionnels avec affichage de position LCD
• Reserve Power Pack (supercondensateurs) optionnel pour fonction fail-to-position
• Compatible avec un large éventail de systèmes terrain, câblés et analogiques
• Options fieldbus : HART®, Foundation Fieldbus®, Profibus®, Pakscan™, RIRO, DeviceNet®, Modbus®

Options & informations complémentaires

• Commandes locales intégrées optionnelles avec affichage de position LCD
• Reserve Power Pack optionnel (supercondensateurs) pour maintien de position
• Compatibilité avec plusieurs fieldbus et systèmes analogiques pour intégration

Spécifications techniques

• Type de sortie : actionneur part-turn (quart-de-tour)
• Couple maximal d'assise : jusqu'à 124 Nm (1 100 lbf.in)
• Précision de contrôle de position : jusqu'à 0,1 %
• Signal de commande : entrée analogue 4–20 mA (parmi les types pris en charge)
• Moteur : moteur DC sans balais pour modulation continue
• Retour : encodeur (sans contact)
• Consommation en veille : < 1 W
• Alimentation : compatible monophasé ou DC
• Plage de température ambiante : standard −30 à 70 °C (−22 à 158 °F) ; option basse température disponible
• Protection/certification : certifié antidéflagrant selon les normes internationales
• Train d'entraînement : graissé en permanence, sans maintenance
• Débrayage manuel : de série
• Contrôle de vitesse : réglable
• Protection couple : limitation électronique du couple
• Interrupteurs : deux interrupteurs de position réglables (standard)
• Interface : affichage LCD 6 segments avec boutons pour configuration
• Options fieldbus : HART®, Foundation Fieldbus®, Profibus®, Pakscan™, RIRO, DeviceNet®, Modbus®
