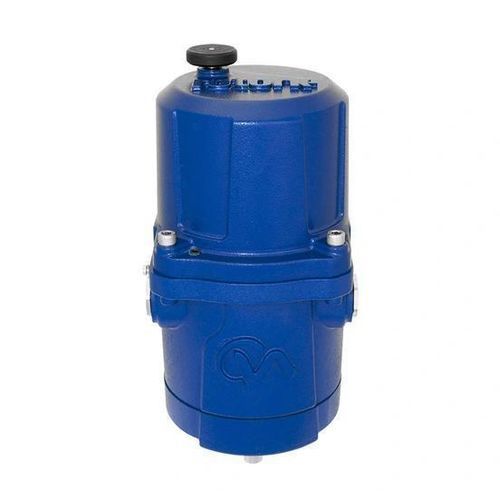

Actionneur de vanne électrique CMR

motorisémanuelmulti-tour

Description
Les actionneurs modulants multi-tours CMR sont une solution entièrement électrique pour les applications de vannes de régulation et de pompes. Ils assurent un contrôle précis de la position et une modulation continue avec un retour de position exact et répétable (jusqu'à 0,1 % de précision). Certifiés antidéflagrants selon les normes internationales, ils sont disponibles avec des commandes locales intégrées en option et un Reserve Power Pack optionnel.

Caractéristiques

• Sortie multi-tours avec un couple nominal jusqu'à 45 Nm (400 lbf.in)
• L'actionneur CMR-250, équipé en option d'une boîte d'engrenages à pignon GBX, propose une solution à course partielle (option multi-tours) offrant un fort couple et une faible consommation
• Contrôle de position précis et répétable à l'aide d'un signal 4–20 mA avec une précision jusqu'à 0,1 %
• Antidéflagrant selon les normes internationales
• Commande de vitesse réglable
• Débrayage manuel de série
• Limitation électronique du couple
• Deux contacts de position réglables de série
• Convient pour montage dans toutes les orientations
• Train d'entraînement graissé en permanence, sans maintenance
• Large plage de température ambiante standard : -30 à 70 °C (-22 à 158 °F) avec option basse température disponible
• Moteur DC sans balais offrant une capacité de modulation continue, fiable et précise
• La technologie d'encodeur fournit un retour sans contact fiable
• Consommation en veille inférieure à 1 watt
• Convient pour alimentation monophasée ou en courant continu
• Réglages sélectionnables sur site : bande morte ; zéro et étendue ; type de signal de commande ; action direct/inverse ; fonctionnement manuel/auto ; position de l'arbre en cas de perte de signal
• L'interface intégrée permet une configuration rapide via un affichage LCD à six segments et des boutons-poussoirs
• Commandes locales intégrées avec affichage LCD disponibles en option
• Compatible avec une grande variété de systèmes terrain, câblés et analogiques
• Options fieldbus incluant HART®, Foundation Fieldbus®, Profibus®, Pakscan™, RIRO, DeviceNet® et Modbus®

Spécifications techniques

• Couple nominal : jusqu'à 45 Nm (400 lbf.in)
• Exemple de modèle : CMR-250 (peut être équipé d'une boîte d'engrenages GBX pour fonctionnement partiel ou multi-tours)
• Précision de contrôle de position : jusqu'à 0,1 %
• Entrée de commande : commande analogique 4–20 mA (plus options fieldbus)
• Type de moteur : moteur DC sans balais
• Retour : technologie d'encodeur sans contact
• Limitation de couple : limitation électronique incluse
• Contacts de position : deux contacts réglables de série
• Débrayage manuel : de série
• Consommation en veille : < 1 watt
• Alimentation : adapté pour alimentation monophasée AC ou DC
• Plage de température ambiante : -30 à 70 °C (option basse température disponible)
• Montage : convient pour toute orientation
• Train d'entraînement : graissé en permanence, sans maintenance
• Interface locale : affichage LCD à six segments avec boutons-poussoirs (configuration rapide)
• Accessoires optionnels : commandes locales intégrées avec affichage LCD ; Reserve Power Pack (supercaps)
• Compatibilité fieldbus : HART®, Foundation Fieldbus®, Profibus®, Pakscan™, RIRO, DeviceNet®, Modbus®
• Application adaptée : vannes de régulation et pompes nécessitant une modulation précise et continue
