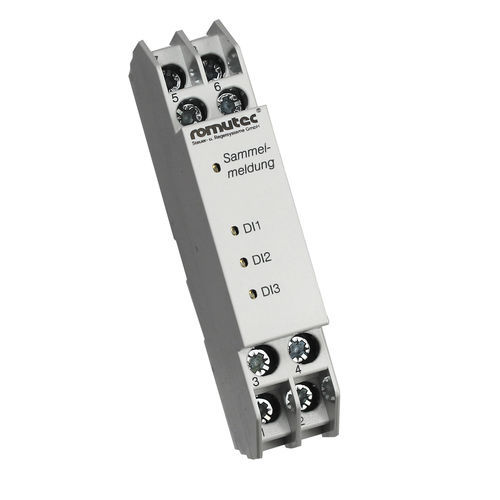

Module d'alarme FE04

Présentation
Le module de signalisation collective FE04 transmet les messages collectifs via un contact relais sans potentiel. Il dispose de trois LED librement configurables (rouge/vert) pouvant être affectées à la signalisation collective. Les LED configurées pour la signalisation collective actionnent le relais de signalisation via des cavaliers situés sur le module. Un bornier de signalisation collective pour signaux 24V DC (max. 100 mA) est également disponible.

Caractéristiques principales

• Modèle : FE04
• Fabricant : romutec Steuer- und Regelsysteme GmbH
• Référence produit (SKU) : 00002994
• Poids : 0,059 kg
• Alimentation : 24V AC ou DC
• Commande des LED : 24V AC ou DC (3 LED librement configurables)
• Charge du contact du relais de signalisation collective : max. 250V AC, 5A, 1250 VA
• Bornier de signalisation collective (pour signaux 24V DC) : max. 100 mA
• Cavaliers : situés dans le module et modifiables pour permettre aux LED de déclencher des messages collectifs
• Personnalisation : textes de message fixes par défaut mais personnalisables moyennant un coût supplémentaire ; numéros d'appareil applicables

Affectation des bornes

• Borne X.1 : Masse d'alimentation (GND)
• Borne X.2 : Alimentation 24V AC ou DC
• Borne X.3 : LED 2 (DI2), commande 24V AC ou DC
• Borne X.4 : LED 3 (DI3), commande 24V AC ou DC
• Borne X.5 : Relais de signalisation collective, contact NF
• Borne X.6 : LED 1 (DI1), commande 24V AC ou DC
• Borne X.7 : Relais de signalisation collective, contact NO
• Borne X.8 : Relais de signalisation collective, commun (COM) — charge du contact max. 250V AC, 5A, 1250 VA

Dimensions mécaniques et installation
L x H x P : 17,5 x 90 x 58 mm. La base du boîtier se retire à l'aide d'un tournevis plat au sommet de l'appareil. Les inserts individuels se retirent en les tirant délicatement. Les cavaliers sont accessibles à l'intérieur du module pour la configuration.

Commande et informations complémentaires
Les textes des messages sont fixes par défaut mais peuvent être personnalisés selon les besoins du client moyennant un supplément. La numérotation des appareils peut être appliquée sur demande. Pour les instructions détaillées d'installation et de câblage, se référer à la documentation du fabricant ou contacter romutec Steuer- und Regelsysteme GmbH.
