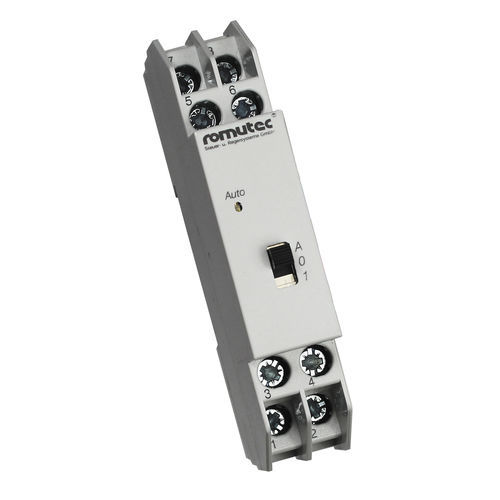

Module relais de commutation FE02

DCACélectromécanique

Informations sur le produit
L'unité fonctionnelle FE02 fournit un niveau de commande manuel avec fonction d'urgence pour un entraînement unidirectionnel. Le module comprend un interrupteur à glissière positions Auto‑0‑1 ; à la livraison la position Auto est sans potentiel et acheminée vers la borne. Le routage du signal de retour en position manuelle peut être modifié en interne via le cavalier J1. Un contacteur relais inverseur sans potentiel par unité de commande permet de commuter directement des contacteurs de puissance (respecter les charges de contact). Le relais en position Auto est commandé par une sortie DDC/PLC. Une LED indique l'état du relais ; la couleur (rouge ou vert) est sélectionnable via le cavalier J2 et peut déclencher un message collectif sur un FE04 via le cavalier J3. Tension de commande du relais à la livraison : 8–24 V CA/CC. Le contrôle avec potentiel GND (AC‑COM) peut être activé via le cavalier J4. Les cavaliers sont situés à l'intérieur du module et accessibles après ouverture soigneuse du boîtier avec un tournevis plat.

Fonction / Caractéristiques

• Niveau de commande manuel avec fonction d'urgence pour entraînement unidirectionnel
• Interrupteur à glissière positions : Auto - 0 - 1
• Position Auto sans potentiel et routée vers la borne à la livraison
• Cavalier interne J1 : modifier le routage du retour en position manuelle
• Contact relais inverseur sans potentiel par unité pour commutation directe de contacteurs de puissance (respecter la charge)
• Relais commandé par sortie DDC/PLC en position Auto
• Témoin LED pour l'état du relais ; couleur sélectionnable via J2 (rouge ou vert)
• La LED peut déclencher un message collectif sur FE04 via J3
• Tension de commande relais (état livraison) : 8 V à 24 V CA/CC
• Mode de commande sélectionnable avec GND (AC‑COM) via J4
• Cavaliers accessibles à l'intérieur du module (modifiables après ouverture soignée du boîtier)

Désignations de bornes et données électriques
Les bornes sont numérotées selon la position du module dans le boîtier (ex. 3.6 = emplacement 3, borne 6). Dans la liste suivante X représente la position du module.

• Borne X.1 : alimentation GND
• Borne X.2 : alimentation 24 V CA ou CC
• Borne X.3, X.4 : retour d'interrupteur en position Auto ou Manuel, sans potentiel, max. 28 V CA/CC, max. 5 A, 100 VA
• Borne X.5 : contact NC du relais
• Borne X.6 : entrée de commande du relais, 8 V à 24 V AC ou CC. Commande avec GND (AC‑COM) sélectionnable via J4.
• Borne X.7 : contact NO du relais
• Borne X.8 : COM du relais, max. 250 V AC, max. 5 A, 1250 VA

Données mécaniques
Dimensions extérieures (L × H × P) : 17,5 × 90 × 58 mm.

Remarques complémentaires
Respecter les charges des contacts relais lors de la commutation de contacteurs de puissance. Les cavaliers sont à l'intérieur du module et nécessitent une ouverture soignée du boîtier pour modification. Sélection de la couleur LED et déclenchement de message collectif disponibles via cavaliers dédiés.

Caractéristiques / spécifications techniques

• Désignation du modèle : FE02
• Fonction : niveau de commande manuel pour entraînement unidirectionnel avec fonction d'urgence
• Positions de l'interrupteur : Auto - 0 - 1
• Relais : contact inverseur sans potentiel par unité de commande
• Tension de commande (état livraison) : 8 V à 24 V CA/CC
• Contacts de retour d'interrupteur (X.3, X.4) : sans potentiel, max. 28 V CA/CC, max. 5 A, 100 VA
• COM du relais (X.8) : max. 250 V AC, max. 5 A, 1250 VA
• Mode de commande sélectionnable : GND (AC‑COM) via cavalier J4
• Indicateur LED d'état avec couleur sélectionnable via J2 ; message collectif via J3
• Cavaliers : J1 (retour manuel), J2 (couleur LED), J3 (message collectif), J4 (commande GND)
• Dimensions extérieures : 17,5 × 90 × 58 mm (L × H × P)
• Poids : 0,061 kg
