Dispositif de signalisation FE01

Informations produit

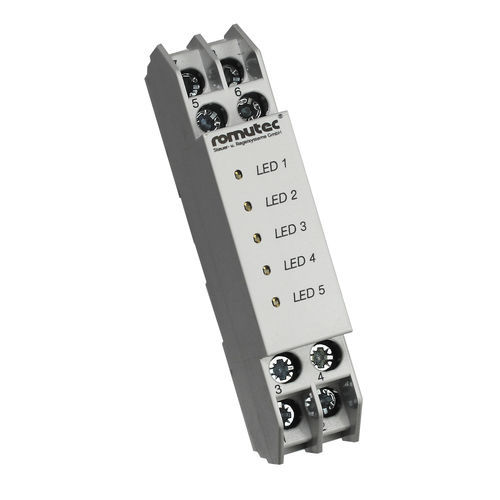

Unité fonctionnelle FE01 – 5 messages d'état. Le module de signalisation FE01 permet d'indiquer des messages d'exploitation, d'état et de défaut externes (exemples : clapets coupe-feu, gel, filtres, courroies). Le module est équipé de cinq LED doubles dont la couleur (rouge ou vert) est sélectionnée par cavalier. Des cavaliers 3 pôles pour codage en jaune sont disponibles en accessoire. La fonction des entrées se configure également par cavalier : principe de repos avec surveillance de rupture de fil ou principe d'action (contact normalement ouvert). Toutes les LED peuvent être reliées pour déclencher une alarme collective sur le module FE04 via un cavalier. Une borne de signalisation collective (borne X.8) est prévue pour ces signaux (24 V DC, max. 100 mA). Les cavaliers sont situés à l'intérieur du module et sont remplaçables. La base du boîtier se retire par le dessus à l'aide d'un tournevis plat pour accéder aux inserts ; les inserts individuels se retirent en les tirant délicatement. Les textes des messages sont fixes par défaut mais peuvent être personnalisés moyennant un supplément. Il est possible d'apposer des numéros d'appareil.

Caractéristiques principales

• Module de signalisation avec 5 LED doubles (couleur sélectionnable par cavalier : rouge/vert)
• Fonction d'entrée sélectionnable par cavalier : principe de repos avec surveillance de rupture de fil ou principe d'action (NO)
• Sortie de signal collectif (borne X.8) pour messages collectifs, 24 V DC, max. 100 mA
• Cavaliers internes pour configuration couleur LED, fonction d'entrée et message collectif
• Base du boîtier amovible pour accès et insertion/retrait des modules
• Textes de messages fixes par défaut ; personnalisation possible moyennant supplément ; numérotation des appareils possible

Borniers / Affectation des bornes (position du module indiquée par X)

• Borne X.1 : Masse alimentation (GND)
• Borne X.2 : Alimentation 24 V AC ou DC
• Borne X.3 : LED 4 (DI5), commande en 24 V AC ou DC
• Borne X.4 : LED 5 (DI4), commande en 24 V AC ou DC
• Borne X.5 : LED 2 (DI3), commande en 24 V AC ou DC
• Borne X.6 : LED 3 (DI2), commande en 24 V AC ou DC
• Borne X.7 : LED 1 (DI1), commande en 24 V AC ou DC
• Borne X.8 : Sortie de signal collectif (24 V DC, max. 100 mA) — toute LED de cet emplacement raccordée à CS déclenche une alarme collective sur cette borne

Notes mécaniques / d'installation

• Base du boîtier amovible par le dessus avec tournevis plat
• Inserts individuels retirables en tirant délicatement après retrait de la base
• Cavaliers internes accessibles pour modifications de configuration

Caractéristiques techniques

• Modèle : FE01
• Fonction : module de signalisation pour 5 messages d'état (LED doubles)
• Produit n° / SKU : 00002990
• Fabricant / Marque : romutec Steuer- und Regelsysteme GmbH
• Alimentation : 24 V AC ou DC
• LED : 5 LED doubles, couleur sélectionnable par cavalier (rouge/vert) ; cavalier 3 pôles en option pour codage jaune
• Commande d'entrée : sélectionnable par cavalier — principe de repos avec surveillance de rupture de fil ou principe d'action (NO)
• Signal collectif : borne X.8, 24 V DC, max. 100 mA
• Dimensions extérieures (L x H x P) : 17,5 x 90 x 58 mm
• Poids : 0,057 kg
• Boîtier : base amovible pour accès aux inserts
• Personnalisation : textes de messages personnalisables moyennant supplément ; numérotation possible
