Transmetteur de signal analogique pour instrumentation FE03

industrielpour mesure de courantpour mesure de la tension

Informations produit

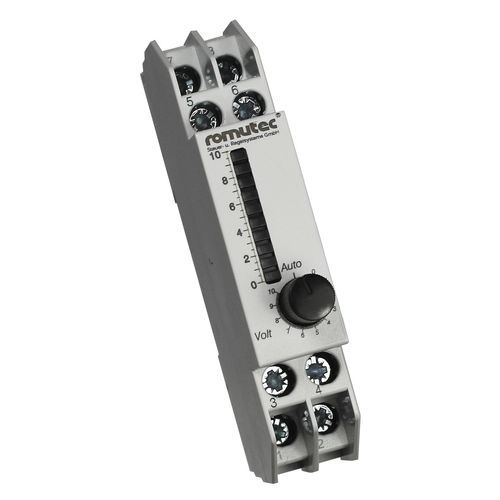

Unité fonctionnelle FE03 – module émetteur analogique avec dérivation manuelle. L'appareil permet la commande manuelle du signal analogique pour actionneurs continus via un potentiomètre intégré. Montage sur rail profilé DIN. Le potentiomètre rotatif Auto/Manuel sélectionne le mode de sortie : en Auto, le signal est fourni par le système de commande ; en Manuel, la sortie est réglée en continu dans la plage 0-10V (ou 0-20mA) à l'aide du potentiomètre. Un afficheur à barres de 10 LED indique le niveau de sortie. Les types de signaux d'entrée et de sortie sont sélectionnables indépendamment par des cavaliers internes (par ex. entrée 0-10V, sortie 0-20mA), ce qui permet la conversion de signal. Réglage usine : entrée et sortie = 0-10V. Le retour automatique est routé via un relais vers les bornes X.7 (COM) et X.8 (NO) ; le contact est NO par défaut et peut être codé en NC via le cavalier J3 (respecter la charge du contact). Les cavaliers se trouvent à l'intérieur du module et peuvent être changés après ouverture soigneuse avec un tournevis plat. Les entrées et sorties ne sont pas galvanique­ment isolées.

Données techniques
Affectation des bornes et remarques
La numérotation des bornes suit la position du module dans l'armoire : la désignation 3.6 signifie : emplacement module 3, borne 6. Dans la liste ci‑dessous la position du module est indiquée par X.

• Borne X.1 : Alimentation GND
• Borne X.2 : Alimentation 24V AC ou DC
• Borne X.3 : Entrée analogique GND
• Borne X.4 : Entrée analogique 0-10V ou 0-20mA réglable via le cavalier J1
• Borne X.5 : Sortie analogique GND
• Borne X.6 : Sortie analogique 0-10V ou 0-20mA réglable via le cavalier J2
• Borne X.7 : Relais commun (COM), max. 250V AC, max. 2A, 62.5VA
• Borne X.8 : Contact relais (NO), peut être codé en NC via le cavalier J3

Dimensions
Dimensions extérieures : L x H x P 17.5 x 90 x 58 mm

Caractéristiques techniques

• Modèle : FE03
• Fonction : 1x émetteur analogique / module encodeur analogique avec dérivation manuelle
• Plage de sortie réglable : 0-10V ou 0-20mA (sélectionnable)
• Entrée sélectionnable : 0-10V ou 0-20mA via le cavalier J1
• Sortie sélectionnable : 0-10V ou 0-20mA via le cavalier J2
• Afficheur à barres : 10 LED indiquant le niveau de sortie
• Sélecteur Auto/Manuel (potentiomètre rotatif) pour signal automatique ou réglage manuel
• Retour automatique routé via relais aux bornes X.7 (COM) et X.8 (NO) – relais codable en NC via J3 ; capacité relais max. 250V AC, max. 2A, 62.5VA
• Entrées et sorties non galvanisées
• Alimentation : 24V AC ou DC
• Montage : rail profilé DIN
• Dimensions extérieures : 17.5 x 90 x 58 mm
• Poids : 0.06 kg
