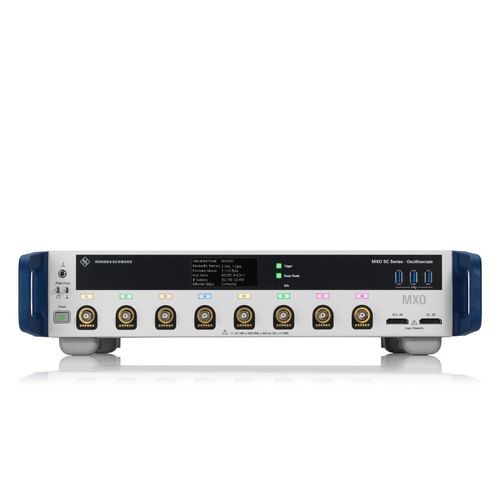

Oscilloscope numérique R&S®MXO 5C

analogiquesur tablemultivoie

Présentation
Le R&S®MXO 5C reprend l'architecture de la série MXO 5 dans un boîtier compact 2U. Disponible en versions 4 et 8 voies avec bandes passantes de 100 MHz à 2 GHz, il offre mémoire profonde, taux d'acquisition élevés et contrôle à distance via LAN avec navigateur intégré et panneau avant virtuel.

Fonctions clés

• Bande passante : 4 voies : 350 MHz–2 GHz | 8 voies : 100 MHz–2 GHz
• Format : 2U pour montage en baie ou empilage
• Affichage e‑ink basse consommation affichant IP et statut
• Zone trigger pour analogique, spectre et mathématiques
• Performances d'acquisition : >4,5 millions de formes d'onde/s ; ADC 12 bits ; mémoire standard 500 Mpoints

Avantages et caractéristiques

• Spécifications MXO 5 dans un format 2U adapté au rack et au banc
• 4 ou 8 canaux analogiques simultanés ; option MSO jusqu'à 16 canaux numériques
• Mémoire profonde (500 Mpoints standard ; option 1 Gpoints)
• Déclenchements avancés et haute sensibilité ; échantillonnage jusqu'à 5 Géch/s (2 voies)
• Possibilité d'empiler/monter plusieurs unités pour augmenter le nombre de voies (jusqu'à 16)
• Sortie écran externe via HDMI / DisplayPort et prise en charge tactile USB
• Accès distant : interface web, panneau avant virtuel, SCPI complet et compatibilité fichiers MXO

Modèles disponibles (extrait)
R&S®MXO5C-43 | 350 MHz | 4 ch | 21 500 USD
R&S®MXO5C-45 | 500 MHz | 4 ch | 26 790 USD
R&S®MXO5C-41 | 1 GHz | 4 ch | 33 940 USD
R&S®MXO5C-42 | 2 GHz | 4 ch | 38 040 USD
R&S®MXO5C-81 | 100 MHz | 8 ch | 23 820 USD
R&S®MXO5C-82 | 200 MHz | 8 ch | 28 460 USD
R&S®MXO5C-83 | 350 MHz | 8 ch | 35 070 USD
R&S®MXO5C-85 | 500 MHz | 8 ch | 44 330 USD
R&S®MXO5C-810 | 1 GHz | 8 ch | 56 240 USD
R&S®MXO5C-820 | 2 GHz | 8 ch | 62 900 USD

Documents disponibles

• Brochure produit (anglais)
• Fiche technique (anglais)

Applications / Cas d'utilisation

• Bancs d'essais haute densité (montage 2U en baie)
• Mesures temporelles et fréquentielles avec mémoire profonde
• Électronique de puissance, tests d'interfaces numériques haute vitesse, analyses RF et spectre
• Automatisation et mesure à distance via LAN / UI web / SCPI

Caractéristiques techniques (sélection)

• Voies analogiques : 4 ou 8 ; option MSO : jusqu'à 16 voies numériques
• Bande passante analogique (–3 dB) : 100 MHz–2 GHz selon modèle
• Taux d'échantillonnage (temps réel) : jusqu'à 5 Géch/s (2 voies) ; 2,5 Géch/s (4 voies)
• Mémoire d'acquisition : standard 500 Mpoints ; option 1 Gpoints (B110)
• Taux d'acquisition max. : >4 500 000 formes/s
• Résolution verticale : jusqu'à 18 bits (mode HD) ; ADC natif 12 bits
• Dimensions (L×H×P) : 445 × 105 × 405 mm ; Poids : 8,7 kg (nom.)
• Interfaces : USB 3.1 avant/arrière, RJ‑45 GigE, HDMI 2.0, DisplayPort++ 1.3
