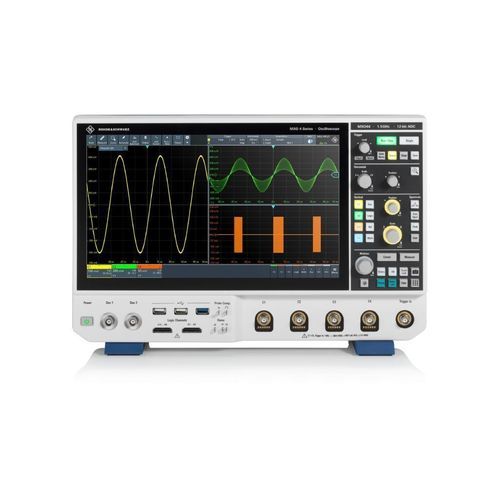

Oscilloscope numérique R&S®MXO 4

analogiquesur table4 voies

Résumé
La série R&S®MXO 4 est une famille d'oscilloscopes nouvelle génération conçue pour la détection rapide d'anomalies, les mesures précises et l'analyse spectrale avancée. Elle associe un taux d'actualisation élevé, une grande résolution verticale et une mémoire d'acquisition profonde à un écran tactile 13,3" Full HD et une interface utilisateur intuitive.

Faits clés

• Bandes passantes : 200 MHz – 1,5 GHz
• Taux d'actualisation : > 4,5 millions de formes d'onde/s ; acquisition spectre jusqu'à 50 000 FFT/s (jusqu'à 4 spectres)
• Résolution verticale : ADC 12 bits (HD mode jusqu'à 18 bits), ENOB jusqu'à 10 bits
• Mémoire standard : 400 Mpoints par canal (option 800 Mpoints interleaved)
• Zone trigger sur analogique, spectre et math

Technologie de nouvelle génération
Le MXO 4 offre une résolution verticale 12 bits à tous les taux d'échantillonnage, une mémoire standard très profonde et une expérience tactile prioritaire. L'architecture favorise une capture en temps réel élevée (jusqu'à ~90%) et permet des mesures de faible niveau précises sur toute la bande analogique.

Caractéristiques & avantages

• Détection rapide d'anomalies : > 4,5 M formes d'onde/s, capture temps réel jusqu'à 90%, mesures automatiques rapides incluant FFT et curseurs
• Fidélité de mesure élevée : ADC 12 bits à tous les taux, mode HD jusqu'à 18 bits, échelle verticale jusqu'à 500 µV/div, large plage d'offset ±5 V
• Longs temps de capture : 400 Mpoints standard par canal, mémoire segmentée (10 000 segments), mode historique (10 000 acquisitions)
• Trigger précis : sensibilité 1/10 000 div, jitter ~1 ps, réarmement < 21 ns, filtres numériques et hystérésis
• Outils spectrum performants : jusqu'à ~45 000 FFT/s, commandes RF dédiées, listes de crêtes et mode max/min hold
• Productivité : R&S®SmartGrid, accès rapide aux outils, contrôle à distance

Applications

• Tests électroniques généraux et RF
• Debug d'interfaces numériques haut débit et décodage de bus série
• R&D en électronique de puissance, automobile et aéronautique
• Débogage EMC et tests en laboratoire/production

Caractéristiques / spécifications techniques (sélection)

• Canaux analogiques : 4
• Canaux numériques optionnels (MSO) : 16
• Largeurs de bande (‑3 dB) : 200, 350, 500 MHz, 1 GHz, 1,5 GHz
• Taux d'échantillonnage (réel) : jusqu'à 5 Gsample/s (2 canaux), 2,5 Gsample/s (4 canaux)
• Mémoire d'acquisition : 400 Mpoints standard (par canal single) ; option MXO4‑B108 : 800 Mpoints
• Taux max. d'actualisation : > 4 500 000 formes d'onde/s
• Affichage : 13,3" Full HD capacitif
• Dimensions : 414 × 279 × 162 mm ; Poids : env. 6,0 kg
