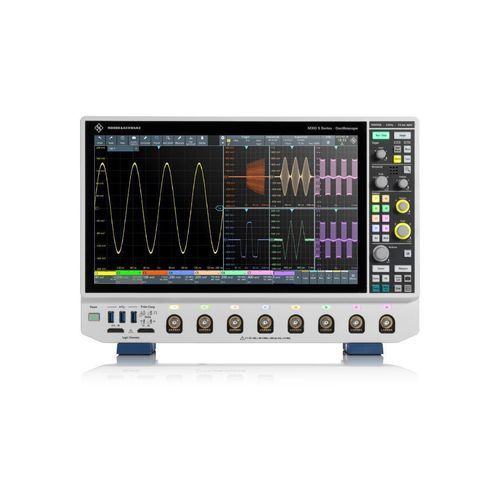

Oscilloscope numérique R&S®MXO 5

analogiquesur tablemultivoie

Résumé produit
La série R&S®MXO 5 est une plateforme d'oscilloscopes haute performance disponible en versions 4 et 8 voies. Elle associe taux d'acquisition élevés, mémoire profonde et capacités multispectrales pour accélérer le débogage, la validation et les tests de production des systèmes électroniques.

Points clés

• Voies : 4 ou 8 voies analogiques ; option MSO jusqu'à 16 voies digitales
• Bandes passantes : configurables par modèle et extensibles jusqu'à 2 GHz
• Taux d'acquisition : > 4,5 millions de formes d'onde/s ; FFT spectre > 50k FFT/s
• Résolution verticale : ADC 12 bits ; jusqu'à 18 bits en mode HD
• Mémoire standard : 500 Mpoints par voie (extension optionnelle à 1 Gpoint)

Fonctionnalités et avantages

• Acquisition haute vitesse : architecture 8 voies capable de > 4,5 millions d'acquisitions/s et taux multi‑voies élevés pour analyses corrélées.
• Fidélité verticale : ADC 12 bits à tous les taux d'échantillonnage et architecture HD 18 bits pour une meilleure résolution et un bruit réduit (~130 μV).
• Grande capacité de capture : 500 Mpoints standard par voie, mode segmenté et historique pour enregistrements longs ; option mémoire 1 Gpoint.
• Déclenchement avancé : zone trigger sur analogique, spectre et mathématiques ; sensibilité jusqu'à 0,0001 div ; faible jitter et réarmement rapide.
• Analyse multispectrale : affichage simultané de plusieurs spectres, contrôles indépendants temps/fréquence et haut débit FFT pour corrélation RF/temps.

Modèles disponibles

• R&S®MXO54-350 — 4 ch, 350 MHz
• R&S®MXO54-500 — 4 ch, 500 MHz
• R&S®MXO54-1000 — 4 ch, 1 GHz
• R&S®MXO54-2000 — 4 ch, 2 GHz
• R&S®MXO58-100 — 8 ch, 100 MHz
• R&S®MXO58-500 — 8 ch, 500 MHz

Téléchargements
Brochure produit et fiche technique complètes (PDF) téléchargeables depuis le fabricant.

Caractéristiques / spécifications techniques

• Écran : 15,6 pouces Full HD avec écran capacitif
• Échantillonnage : jusqu'à 5 GSa/s (2 canaux) ; 2,5 GSa/s (4 canaux) ; interpolé jusqu'à 5 TSa/s
• Mémoire : 500 Mpoints standard par voie ; option MXO5-B110 à 1 Gpoint
• Triggers : edge, glitch, width, runt, window, zone trigger, triggers bus série, modes avancés
• I/O : ports USB 3.1, RJ-45 GigE, HDMI 2.0, DisplayPort++ 1.3
• Dimensions : 445 × 314 × 153 mm ; poids ≈ 9,0 kg
