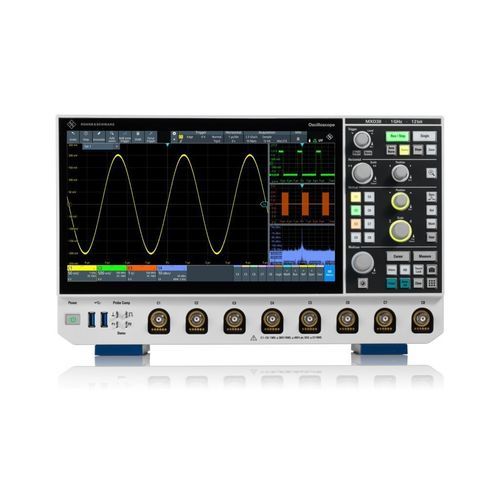

Oscilloscope numérique R&S®MXO 3

analogiquesur tablemultivoie

Présentation
La série R&S®MXO 3 est un oscilloscope de nouvelle génération offrant des taux d'acquisition élevés, une excellente résolution verticale et une intégration en rack compacte. Disponible en versions 4 ou 8 canaux avec option MSO 16 canaux et options AWG, il prend en charge le débogage temps‑fréquence détaillé en seulement 5 U de hauteur avec un écran tactile Full HD 11,6″.

Key facts

• Bandes passantes analogiques : 100 MHz – 1 GHz
• Taux d'acquisition : > 4,5 millions de formes d'onde/s et jusqu'à 99 % de capture en temps réel
• Traitement spectre : jusqu'à 50 000 FFT/s avec réglages temps/fréquence indépendants
• Architecture : ADC 12 bits avec mode HD 18 bits
• Modèles compacts 8 canaux avec MSO optionnel, générateur intégré et écran 11,6″

Fonctionnalités principales
Rapide

• Taux de mise à jour très élevé pour révéler événements transitoires et rares
• > 4,5 millions d'acquisitions/s et jusqu'à 99 % de capture temps réel
• Fonctions accélérées en matériel : mathématiques et zonage de trigger
• Traitement spectre leader du marché jusqu'à 50 000 FFT/s

Précis

• ADC 12 bits pour une haute résolution verticale à tous les taux d'échantillonnage ; mode HD 18 bits pour détails accrus
• Faible bruit < 50 µV RMS (ex. 1 mV/div, 100 MHz)
• Large offset ±3 V à 1 mV/div sur voies 50 Ω et 1 MΩ

Compact

• Empreinte réduite — hauteur 5 U avec grand écran Full HD 11,6″
• Forte intégration : nombreuses capacités dans un châssis compact

Trigger sur chaque détail

• Trigger numérique haute précision, sensibilité jusqu'à 0,0001 division verticale
• Hystérésis de trigger ajustable et zonage de trigger pour analogique, spectre et math
• Temps de réarmement < 21 ns et jitter de trigger faible (~1 ps)

Spectre

• Mesures domaine fréquentiel rapides et précises avec commandes RF familières (centre/span ou start/stop, RBW)
• Jusqu'à 50 000 FFT/s et réglages temps/fréquence indépendants pour le débogage harmoniques/EMI

Mémoire d'acquisition profonde

• Mémoire standard 125 Mpoints par canal ; extension optionnelle jusqu'à 500 Mpoints par canal (R&S®MXO3‑B105)
• Taux d'échantillonnage, longueur d'enregistrement et base de temps configurables indépendamment ; large capacité d'historique

Capacités additionnelles

• Mathématiques d'onde complètes : jusqu'à 8 équations (math on math) et fonctions courantes (add/sub/mul/div, intégration, dérivation, filtres)
• Mesures automatiques > 40 ; 4 mesures curseur
• Ergonomie avancée : écran capacitif, barre d'outils personnalisable, R&S®SmartGrid drag & drop

Caractéristiques techniques

• Canaux analogiques : 4 ou 8
• Canaux numériques (MSO optionnel) : 16
• Largeur de bande analogique (‑3 dB) : 100, 200, 350, 500 MHz, 1 GHz
• Temps de montée (1 GHz) : < 350 ps
• Impédance d'entrée : 50 Ω ±1,5 % ; 1 MΩ ±1 % ∥ 12 pF (mes.)
• Résolution verticale : ADC 12 bits ; jusqu'à 18 bits en mode HD
• Taux d'échantillonnage (analogique, temps réel) : max. 5 Gsample/s ; max. 2,5 Gsample/s tous canaux simultanément
• Mémoire d'acquisition : standard 125 Mpoints ; option jusqu'à 500 Mpoints par canal
• Max. taux d'acquisition : > 4 500 000 formes d'onde/s
• Affichage : 11,6″ LC TFT capacitif, 1920 × 1080 (Full HD)
• Dimensions (L×H×P) : 375 mm × 233 mm × 163 mm ; Poids (nominal) : 4,0 kg ; Hauteur rack : 5 U
