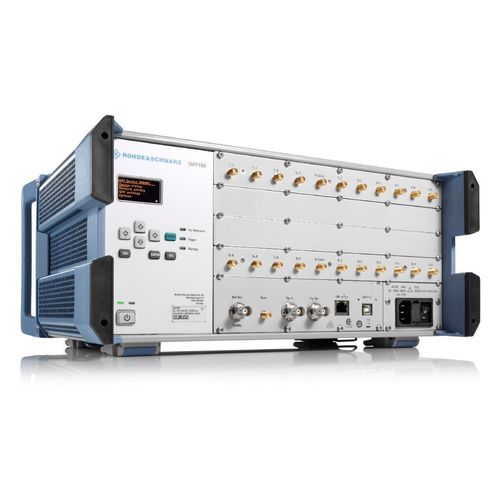

Réseau d'antennes radar R&S®QAT100

MIMOpatchsdirectionnel

Présentation
Le R&S®QAT100 est un réseau d'antennes à commande électronique permettant de générer des cibles radar se déplaçant horizontalement ou verticalement sans mouvement mécanique. Avec jusqu'à 2×96 antennes d'émission commutables individuellement (option R&S®QAT-B2), il offre une haute résolution radiale, une capacité de mise à jour rapide et des trajectoires d'objets très reproductibles. Sa bande RF instantanée de 4 GHz et la prise en charge jusqu'à 8 objets indépendants permettent la simulation de scénarios denses. La ligne de retard analogique à pas (option R&S®QAT-B5) permet la génération d'échos de courte portée directement en front-end.

Points clés

• Réseau d'antennes à commande électronique
• Système flexible et hautement évolutif
• Haute résolution radiale et large couverture du champ de vision
• Bande RF instantanée de 4 GHz
• Génération d'écho de courte portée autonome avec R&S®QAT-B5

Caractéristiques & avantages

• Extensible et flexible : Plusieurs R&S®QAT100 peuvent être combinés pour augmenter le champ de vision (FOV). Les configurations multi-appareils sont synchronisées via le générateur d'échos dynamiques R&S®AREG800 pour simuler des scénarios ADAS complexes. Selon le nombre de voies IF disponibles, des scénarios avec jusqu'à 8 cibles mobiles indépendantes peuvent être générés.
• Vitesse et précision élevées : Un espacement d'antenne de 3,7 mm assure une haute résolution radiale. La commutation électronique permet de simuler des vitesses radiales très élevées avec une excellente reproductibilité et sans pièces mobiles.
• Réduction des réflexions de proximité : Les petites antennes patch et la surface recouverte d'absorbeur réduisent le RCS, abaissant le plancher de bruit du capteur et les réflexions multi-trajets. Des kits d'absorption/blindage en option réduisent davantage les interférences.
• Prêt pour des scénarios complexes : Avec R&S®QAT-B2, le front-end prend en charge jusqu'à 192 antennes d'émission commutables individuellement et jusqu'à 8 cibles complètement indépendantes. R&S®AREG800 automatise la génération de scénarios et l'adressage des antennes.
• Génération d'échos de courte portée : La ligne de retard analogique optionnelle (R&S®QAT-B5) permet de simuler des échos d'environ 2,3 m à ~13 m (incl. espace d'air 0,5 m); des distances supérieures possibles avec retard externe.
• Compatible radar MIMO : Le front-end R&S®QAT-B21 fournit 96 paires TX/RX avec un décalage latéral de 3,7 mm, optimisé pour les capteurs MIMO de nouvelle génération.

Applications (extrait)

• Simulation d'objets radar se déplaçant spatialement sans mouvement mécanique
• Simulation de scénarios ADAS et urbains complexes avec cibles indépendantes multiples
• Tests paramétriques de capteurs radar incluant AEB et validations courte portée
• Tests de radars MIMO et vérification de la résolution en distance

Caractéristiques techniques

• Plage de fréquence RF : 76 - 81 GHz
• Bande RF instantanée : 4 GHz
• Bande IF : 1 GHz (correspondant à 4 GHz RF)
• Plage de fréquence IF : 1,1 - 2,1 GHz
• Types d'objets supportés : dynamiques et statiques
• Nombre maximal de voies IF : jusqu'à 4 directions angulaires indépendantes (R&S®QAT100 standard); jusqu'à 8 avec option R&S®QAT-B2
• Distance simulée (incl. 0,5 m d'air ; nécessite R&S®QAT-B5) : 2,3 - 12,9 m
• Plage dynamique : 60 dB
• Configuration antenne : R&S®QAT-B11 = 5 RX / 96 TX ; R&S®QAT-B11 + QAT-B2 = 10 RX / 192 TX ; R&S®QAT-B21 = 96 RX / 96 TX
• Polarisation : 45 degrés
• Espacement latéral des antennes : 3,7 mm
