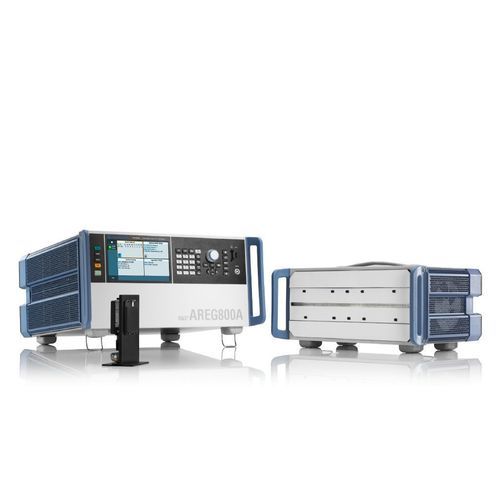

Simulateur industriel R&S®AREG800A

pour applications automobilespour applications de laboratoirede capteur

Présentation
Le R&S®AREG800A est un générateur d'échos radar automobile modulaire conçu pour produire des échos radar réalistes en phases de développement, de validation et de production. Il est harmonisé avec l'antenne R&S®QAT100 et permet des tests ISAC dans les bandes sub-6 GHz et FR2.

Points clés

• Génère plusieurs objets artificiels dynamiques avec distance, RCS, vitesse radiale et azimut individuels
• Options de bande instantanée jusqu'à 5 GHz selon configuration
• Génération d'échos hybride : analogique pour courtes distances <17 m, numérique pour distances plus grandes ; option entièrement numérique jusqu'à l'air gap pour FMCW
• Co-processeur HiL intégré et interfaces pour synchronisation de plusieurs appareils
• Configurations optimisées pour tests et calibration en production (EoL)

Fonctionnalités et avantages

• Compatible avec R&S®QAT100 et frontends mmW classiques
• Supporte essais sur banc et validation avec frontends mmW et chambres blindées
• Options baseband flexibles : 1 GHz de base, évolutif vers 2 GHz, 4 GHz et jusqu'à 5 GHz
• Concept hybride analogique/numérique permettant de faibles distances artificielles et forte densité de scénarios
• Interface tactile intuitive, contrôle à distance SCPI, enregistreur de macros SCPI et générateur de code

Applications

• Tests de capteurs radar courte portée haute résolution pour systèmes de freinage d'urgence
• Génération de scénarios et tests de sécurité fonctionnelle pour ADAS/AD à base radar
• Essais ViL et HiL pour certification et homologation
• Tests de production et calibration de capteurs radar 4D, y compris EoL
• R&D pour Integrated Sensing And Communications (ISAC)

Caractéristiques / spécifications techniques

• Type de génération d'échos : Génération d'objets artificiels dynamiques ; concept hybride analogique/numérique ; option entièrement numérique jusqu'à l'air gap
• Frontends distants : R&S®AREG8-24S/-24D/-81S/-81D ; R&S®QAT100 ; R&S®FE44S pour 24–44 GHz (ISAC)
• Nombre max. de frontends par unité : Jusqu'à 4 frontends mmW classiques ; jusqu'à 8 avec R&S®QAT100
• Bandes RF : 24–24,25 GHz ; 24–44 GHz (avec FE44S) ; 76–81 GHz
• Bande instantanée : 1 GHz de base ; évolutif vers 2 GHz, 4 GHz et jusqu'à 5 GHz avec options
• Distance minimale d'objet artificiel : <17 m + air gap (base) ; <4 m + air gap avec option courte portée
• Plage de distance couverte : <4 m à 3000 m selon configuration
• Nombre max. d'objets par unité : Jusqu'à 32 selon frontend et options ; configurations courte portée : 4–8 objets indépendants
• Pas / précision distance : <2,5 cm (pas) ; <5 cm (précision)
• Doppler / vitesse radiale : Individuel par objet ; ±500 km/h standard ; pas 0,001 km/h
• Contrôle RCS : Plage dynamique jusqu'à 90 dB selon système ; pas 0,5 dB
• Amplitude flatness (QAT100) : < ±5 dB sur 4 GHz (mes.)
• Puissances RX/TX frontend (QAT100) : RX max 0 dBm ; recommandé -20 dBm ; min -60 dBm @77 GHz ; TX max 0 dBm
• IF I/O : Sorties IF (AREG8-K740) ; Entrée IF (AREG8-K741)
• HiL : Co-processeur HiL (AREG8-K109) ; taux de mise à jour HiL <0,03 ms ; support OSI
• Interface et contrôle : GUI tactile ; télécommande Ethernet ; SCPI ; GPIB optionnel
• Général : 5 HE, largeur 19" ; masse typique 15–26 kg
