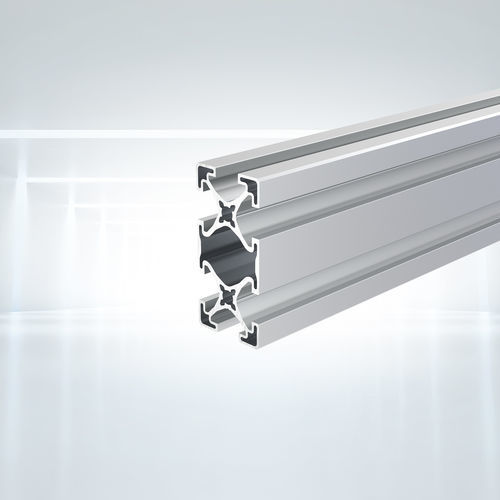

Profilé en aluminium PIL 4180 seriesen aluminium anodisérectangulairepour bâti et cartérisation de machine
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Matériau
- en aluminium, en aluminium anodisé
- Forme
- rectangulaire
- Applications
- pour bâti et cartérisation de machine, pour protection de machine, pour meuble étagère, pour barrière de protection
- Autres caractéristiques
- léger, extrudé
- Largeur
40 mm
(1,575 in)- Hauteur
80 mm
(3,15 in)
Description
Applications
Présentation
Profilé aluminium 40x80 Lean Line (PIL 4180) destiné aux structures modulaires et aux applications de construction légère. Conçu pour réduire le poids et les coûts de matière par rapport aux profils plus lourds, avec interfaces à rainure normalisée pour un assemblage rapide.
Données techniques
Matériau : EN AW-6063-T66 aluminium anodisé clair
Module de section W_x : 11,9 cm3
Module de section W_y : 6,4 cm3
Moment d'inertie I_x : 47,4 cm4
Moment d'inertie I_y : 12,8 cm4
Moment d'inertie de torsion I_t : 5,9 cm4
Section transversale A : 790,8 mm2
Poids par mètre : 2,140 kg
Variantes / articles disponibles
CAO / Plans
Dessin 2D et fichiers CAO disponibles pour intégration dans vos outils de conception (téléchargements sur la fiche produit).
Caractéristiques / spécifications techniques
- Grilles et protections de machine
- Enceintes
- Panneaux de clôture de sécurité
- Châssis légers de machines
- Postes de travail
- Étagères, rayonnages, chariots (équipements MRO)
Présentation
Profilé aluminium 40x80 Lean Line (PIL 4180) destiné aux structures modulaires et aux applications de construction légère. Conçu pour réduire le poids et les coûts de matière par rapport aux profils plus lourds, avec interfaces à rainure normalisée pour un assemblage rapide.
Données techniques
Matériau : EN AW-6063-T66 aluminium anodisé clair
Module de section W_x : 11,9 cm3
Module de section W_y : 6,4 cm3
Moment d'inertie I_x : 47,4 cm4
Moment d'inertie I_y : 12,8 cm4
Moment d'inertie de torsion I_t : 5,9 cm4
Section transversale A : 790,8 mm2
Poids par mètre : 2,140 kg
Variantes / articles disponibles
- Profilé 40x80 Lean Line, coupé à longueur, taraudage M8 sur les deux extrémités, profondeur 50 mm — SKU : PIL4180SNN
- Profilé 40x80 Lean Line, longueur standard 6050 mm — SKU : PIL4180NNN
- Profilé 40x80 Lean Line, pack de 40 unités, longueur 6050 mm — SKU : PIL4180PAC
CAO / Plans
Dessin 2D et fichiers CAO disponibles pour intégration dans vos outils de conception (téléchargements sur la fiche produit).
Caractéristiques / spécifications techniques
- Modèle : PIL 4180
- Nom commercial : Profilé 40x80 Lean Line
- Format nominal : 40 x 80 mm (Lean Line)
- Matériau : EN AW-6063-T66, anodisé clair
- Surface de section : 790,8 mm2
- Poids linéique : 2,140 kg/m
- Module de section : W_x = 11,9 cm3 ; W_y = 6,4 cm3
- Moments d'inertie : I_x = 47,4 cm4 ; I_y = 12,8 cm4 ; I_t = 5,9 cm4
