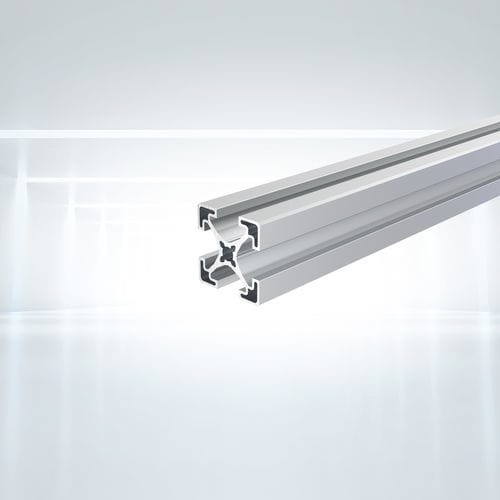

Profilé en aluminium anodisé PIL 4140 seriesen aluminiumalliage d'aluminiumcarré
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Matériau
- en aluminium, en aluminium anodisé, alliage d'aluminium
- Forme
- carré
- Autres caractéristiques
- léger, extrudé
- Largeur
40 mm
(1,575 in)- Hauteur
40 mm
(1,575 in)
Description
Présentation
Robotunits Lean Line profilé 40x40, profilé aluminium léger à usage universel pour la construction de châssis, protections, étagères et applications similaires.
Application
Variantes / Articles (exemples)
Téléchargements (documents disponibles)
Données CAO
Données CAO disponibles via le visualiseur PartCommunity intégré (téléchargement CAO soumis à création de compte / connexion).
Caractéristiques / spécifications techniques
Robotunits Lean Line profilé 40x40, profilé aluminium léger à usage universel pour la construction de châssis, protections, étagères et applications similaires.
Application
- grilles de protection
- enceintes
- panneaux de sécurité
- châssis de machines légers
- postes de travail
- étagères, rayonnages, chariots (équipements MRO)
Variantes / Articles (exemples)
- Profilé 40x40 Lean Line, coupé à longueur, filetage M8 des deux côtés, profondeur 50 mm — SKU: PIL4140SNN
- Profilé 40x40 Lean Line, longueur stock 6050 mm — SKU: PIL4140NNN
- Profilé 40x40 Lean Line, 80 unités, longueur stock 6050 mm — SKU: PIL4140PAC
Téléchargements (documents disponibles)
- Catalog17_Extrusion and Fastening Technology (PDF)
- Catalog16.5_Technical appendix_Extrusion (PDF)
- Catalog16.5_Technical appendix_Fastener (PDF)
- Robotunits_Folder_EN_web (PDF)
Données CAO
Données CAO disponibles via le visualiseur PartCommunity intégré (téléchargement CAO soumis à création de compte / connexion).
Caractéristiques / spécifications techniques
- Modèle / référence : PIL 4140
- Format : 40x40 Lean Line
- Matériau : EN AW-6063-T66 aluminium anodisé satiné
- Module de section W_x = W_y : 3,3 cm3
- Moment d'inertie I_x = I_y : 6,5 cm4
- Moment d'inertie torsion I_t : 0,6 cm4
- Section transversale A : 431,0 mm2
- Poids par mètre : 1,160 kg/m
