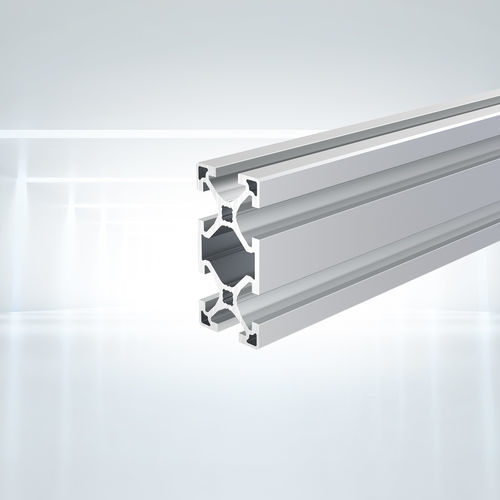

Profilé en aluminium anodisé PIL 4080 series

alliage d'aluminiumrectangulairepour bâti et cartérisation de machine

Application

• Utilisation universelle pour la protection des machines et les structures
• Enceintes et bâtis de machines
• Panneaux et portes de protection
• Postes de travail et cellules de montage
• Étagères, rayonnages et chariots (équipements MRO)
• Systèmes de manutention et convoyage

Articles disponibles

• Profilé 40x80, coupé à longueur, M8 taraudé des deux côtés, 50 mm — SKU: PIL4080SNN
• Profilé 40x80, barre, longueur 6050 mm — SKU: PIL4080NNN
• Profilé 40x80, pack de 40 barres, longueur 6050 mm — SKU: PIL4080PAC

Données produit
Matériau : aluminium EN AW-6063-T66 satiné anodisé
Module de section W_x : 15,4 cm3
Module de section W_y : 8,4 cm3
Moment d'inertie I_x : 61,6 cm4
Moment d'inertie I_y : 16,8 cm4
Moment d'inertie torsion I_t : 9,3 cm4
Surface de section A : 1013,2 mm2
Poids par mètre : 2,780 kg


Données CAO & téléchargements
Données CAO (2D/3D) disponibles sur la fiche produit (visionneuse intégrée et téléchargements). Catalogues et annexes techniques produits disponibles en PDF téléchargeable.

Remarques sur variantes & disponibilité
Produit proposé en plusieurs variantes (coupé à longueur, barres en stock, conditionnements). Les téléchargements CAO, prix et disponibilités peuvent nécessiter un compte/login. Le statut de stock et le prix sont affichés par article sur la page produit.

Caractéristiques techniques

• Profil nominal : 40 x 80 mm
• Matériau : EN AW-6063-T66, anodisation satinée
• Module de section W_x : 15,4 cm3
• Module de section W_y : 8,4 cm3
• Moment d'inertie I_x : 61,6 cm4
• Moment d'inertie I_y : 16,8 cm4
• Moment d'inertie torsion I_t : 9,3 cm4
• Section (A) : 1013,2 mm2
• Poids : 2,780 kg/m
