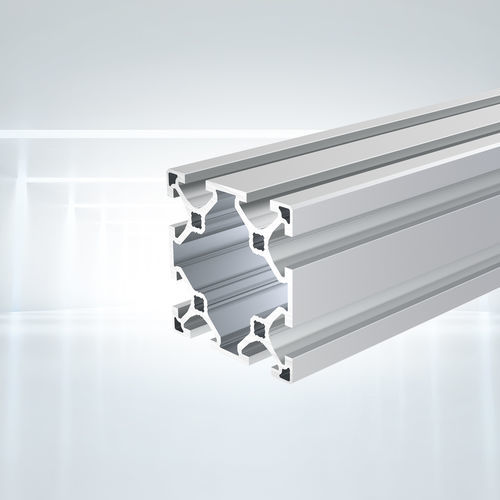

Profilé en aluminium anodisé PIL 8080 seriesen aluminiumalliage d'aluminiumcarré
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Matériau
- en aluminium, en aluminium anodisé, alliage d'aluminium
- Forme
- carré
- Applications
- de cadre, pour bâti et cartérisation de machine, pour protection de machine, pour convoyeur, pour meuble étagère
- Autres caractéristiques
- extrudé
- Largeur
80 mm
(3,15 in)- Hauteur
80 mm
(3,15 in)
Description
Présentation du produit
Profilé aluminium 80x80, modèle PIL 8080. Profilé modulaire à rainure T destiné aux châssis de machines, postes de travail et structures modulaires.
Code modèle
PIL 8080
Application
Articles / Variantes disponibles
Données techniques
Matériau: aluminium EN AW-6063-T66, anodisé clair
Module de section W_x = W_y: 28,0 cm3
Moment d'inertie I_x = I_y: 112,0 cm4
Moment d'inertie en torsion I_t: 59,5 cm4
Section transversale A: 1547,0 mm2
Poids linéique: 4,280 kg/m
Téléchargements (liés au produit)
Catalogues et annexes techniques disponibles pour la famille de profilés (fiches produit et appendices techniques).
CAD / plans
Dessin 2D et modèles CAD 3D disponibles au téléchargement (accès pouvant nécessiter une inscription).
Caractéristiques / spécifications techniques
Profilé aluminium 80x80, modèle PIL 8080. Profilé modulaire à rainure T destiné aux châssis de machines, postes de travail et structures modulaires.
Code modèle
PIL 8080
Application
- Châssis de machine
- Postes de travail
- Protections et enceintes
- Étagères, rayonnages et chariots (équipements MRO)
- Châssis et bases de convoyeurs
Articles / Variantes disponibles
- Profilé 80x80, coupé à longueur, taraudé M8 des deux côtés, 50 mm — SKU: PIL8080SNN
- Profilé 80x80, barre standard longueur 6050 mm — SKU: PIL8080NNN
- Profilé 80x80, pack 25 barres, longueur 6050 mm — SKU: PIL8080PAC
Données techniques
Matériau: aluminium EN AW-6063-T66, anodisé clair
Module de section W_x = W_y: 28,0 cm3
Moment d'inertie I_x = I_y: 112,0 cm4
Moment d'inertie en torsion I_t: 59,5 cm4
Section transversale A: 1547,0 mm2
Poids linéique: 4,280 kg/m
Téléchargements (liés au produit)
Catalogues et annexes techniques disponibles pour la famille de profilés (fiches produit et appendices techniques).
CAD / plans
Dessin 2D et modèles CAD 3D disponibles au téléchargement (accès pouvant nécessiter une inscription).
Caractéristiques / spécifications techniques
- Nom du produit: Profilé 80x80
- Référence modèle: PIL 8080
- Matériau: EN AW-6063-T66 (anodisé clair)
- Module de section (W_x, W_y): 28,0 cm3
- Moment d'inertie (I_x, I_y): 112,0 cm4
- Moment d'inertie en torsion (I_t): 59,5 cm4
- Section (A): 1547,0 mm2
- Poids: 4,280 kg/m
- Rainure T: 14 mm pour fixations et accessoires modulaires
- Formats disponibles: coupé à longueur, barre 6050 mm, pack 25 barres
