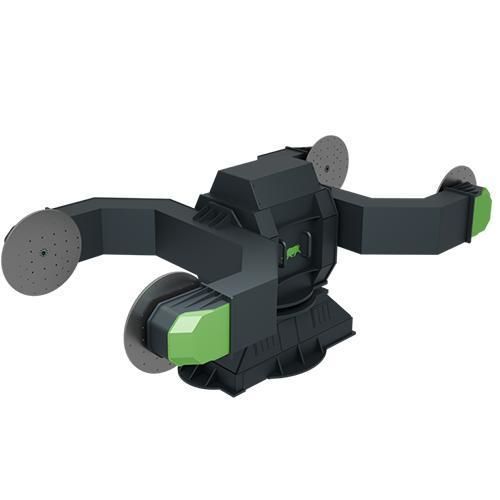

Positionneur rotatif IDCD

5 axespour robotsde fourches multiples

Produit
[IDCD] INVERSE DROP CENTER DOUBLE

Principales caractéristiques de la série IDCD :

• Structure rigide pour un positionnement stable et répétable
• Positionnement de haute précision adapté aux opérations de soudage et d'usinage robotisés
• Conçu pour un fonctionnement industriel continu et pour l'intégration à des cycles courts
• Conception à deux stations et cinq axes permettant de charger/décharger une station pendant que l'autre est traitée, réduisant le temps de cycle

Caractéristiques techniques (tableau) :
Taille | Capacité (kg) | Diamètre de rotation | *2 Informations arbre | Vitesse max axe rotation (RPM) | Vitesse max axe bascule (RPM) | Code groupe entraînement | Inertie admissible (kgm²) | Couple rotation (Nm) | Couple bascule (Nm)
Xsmall | 500 | Q750, Q1000, Q1500, Q2000 | Ssh, Hsh | 30 | 15 | OPTIONS | 300 | 780 | 1750
Small | 1000 | Q1500, Q2000, Q2500, Q3000 | Ssh, Hsh | 15 | 10 | OPTIONS | 1750 | 1750 | 4100
Small | 2500 | Q1500, Q2000, Q2500, Q3000 | Ssh, Hsh | 10 | 10 | OPTIONS | 2750 | 4100 | 9000
Medium | 5000 | Q2000, Q2500, Q3000, Q3500 | Hsh | 7,5 | 8 | OPTIONS | 8000 | 9000 | 13000
Medium | 7500 | Q2000, Q2500, Q3000, Q3500 | Hsh | 7,5 | 7,5 | OPTIONS | 12500 | 13000 | 19000
Large | 10000 | Q2000, Q2500, Q3000, Q3500, Q4000 | Hsh | 6 | 7,5 | OPTIONS | 22500 | 19000 | 29000
Large | 15000 | Q2500, Q3000, Q3500, Q4000, Q4500 | Hsh | 6 | 6 | OPTIONS | 40000 | 29000 | 38000
XLarge | 20000 | Q2500, Q3000, Q3500, Q4000, Q4500 | Hsh | 4 | 4 | OPTIONS | 55000 | 38000 | 77000

Notes / Définitions
*1 SD = entraînement simple | DD = entraînement double
*2 SSH = arbre plein | HSH = arbre creux

Moteurs servo recommandés

• ABB
• COMAU
• FANUC
• HYUNDAI
• KAWASAKI
• KUKA
• METALG
• NACHI
• OTC
• PANASONIC
• STAUBLI
• YASKAWA

Informations supplémentaires / Options

• Personnalisation selon les exigences de charge, d'outillage et de cycle
• Options et accessoires pour adapter les interfaces et les montages
• Conçu pour s'intégrer aux cellules robotisées et automates existants afin d'assurer la compatibilité
• Options de couleur et finition pour correspondre à l'identité de l'usine ou de la marque
• Possibilités de marquage client
• Capacité à fournir des conceptions sur mesure pour des spécifications non standard

Caractéristiques techniques / spécifications

• Positionneur robotisé deux stations, cinq axes
• Classes de taille disponibles : Xsmall, Small (deux variantes), Medium (deux variantes), Large (deux variantes), XLarge
• Capacités de 500 kg à 20 000 kg selon la taille
• Diamètre de rotation et unités rotatives compatibles variables selon la taille (exemples : séries Q750–Q4500)
• Options d'arbre : SSH (arbre plein) ou HSH (arbre creux)
• Vitesse max axe rotation : de 4 à 30 RPM selon la taille
• Vitesse max axe bascule : de 4 à 15 RPM selon la taille
• Inerties admissibles et valeurs de couple fournies par taille dans le tableau technique ci‑dessus
• Code groupe entraînement et options d'entraînement configurables (listés comme OPTIONS)
• Moteurs servo recommandés listés pour vérification de compatibilité
