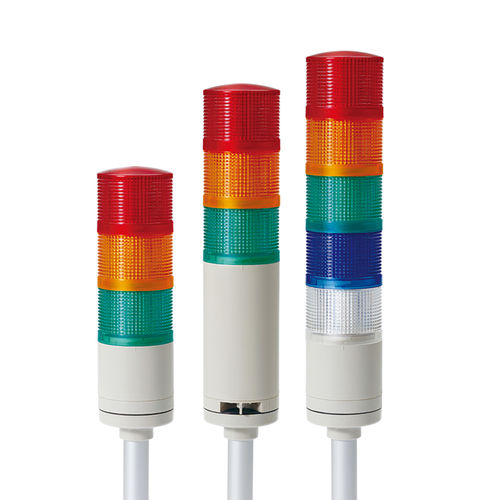

Colonne lumineuse à LED QTG70L

à éclatpermanenteà 5 couleurs

Vue d'ensemble
Série de feux de signalisation modulaires LED Ø70 mm pour montage sur tige QTG70L / QTGA70L, disponibles en mode continu ou clignotant, avec buzzer en option et divers accessoires de fixation.

Caractéristiques principales

• Conception modulaire permettant l'empilage de modules LED en mode continu ou clignotant pour une signalisation multilayer.
• Objectif diffusant de couleur garantissant une excellente visibilité à distance.
• Structure à verrou (Lock-type) permettant l'ajout/retrait de modules et le changement d'ordre des couleurs sans outil.
• Les versions QTGA intègrent lentille et couvercle pour une esthétique simplifiée.
• Différents supports et brides pour adaptation au site et aux besoins de montage.
• Buzzer en option : buzzer intégré jusqu'à Max.85dB à 1 m ; buzzer haute puissance (100dB) disponible sur demande.
• Compatible pour connexion directe au PLC via entrée transistor NPN à collecteur ouvert ; icônes indiquent compatibilité NPN/PNP.
• Fréquence de clignotement : 60–80 flashs/min.
• Température de fonctionnement : -30°C à +50°C.

Détails du produit

• Options de tension : DC12V, DC24V, AC110V–220V (les modèles AC prennent en charge AC100V–240V).
• Dimensions : diamètre Ø70 mm ; hauteur totale variable selon le nombre de niveaux (se référer aux spécifications).
• Matériaux : Lentille - PC ; Boîtier - ABS ; Tige - Aluminium.
• Indice de protection : IP65 standard ; modèles avec buzzer IP54.
• Câblage en sortie standard ; connecteur M12 disponible en option.
• Conformité : CE, UL (modèles DC24V UL-listed disponibles), RoHS.

Modèles disponibles / Variantes principales

• QTG70L (Continu)
• QTG70L-BZ (Continu avec buzzer intégré)
• QTG70LF (Continu/Clignotant)
• QTG70LF-BZ (Continu/Clignotant avec buzzer intégré)
• QTGA70L (Continu, lentille/couvercle intégrés)
• QTGA70L-BZ (Continu avec buzzer intégré, lentille/couvercle intégrés)
• QTGA70LF (Continu/Clignotant, lentille/couvercle intégrés)
• QTGA70LF-BZ (Continu/Clignotant avec buzzer intégré, lentille/couvercle intégrés)

Couleurs

• R - Rouge
• A - Ambre
• G - Vert
• B - Bleu
• W - Blanc

Caractéristiques techniques

• Poids typiques par nombre de niveaux : 1-niveau ≈ 0,42 kg ; 2-niveaux ≈ 0,56 kg ; 3-niveaux ≈ 0,77 kg ; 4-niveaux ≈ 0,92 kg ; 5-niveaux ≈ 1,07 kg.
• Courant source lumineuse (1 niveau) : DC12V = 105 mA ; DC24V = 70 mA ; AC110V–220V = Max. 60 mA.
• Courant buzzer : DC12V = 40 mA ; DC24V = 75 mA ; AC110V–220V = Max. 55 mA.
• Fréquence de clignotement : 60–80 flashs/min.
• Température de fonctionnement : -30°C à +50°C.
• Indice de protection : IP65 (standard), IP54 (modèles avec buzzer).
• Fixation et accessoires : supports compatibles tels que SCREWNUT24, LB24, LW24, QZ24, SZ24, QL24, SL24.
• Options : buzzer haute puissance (100 dB), connecteur M12, modèles DC24V UL-listed.
