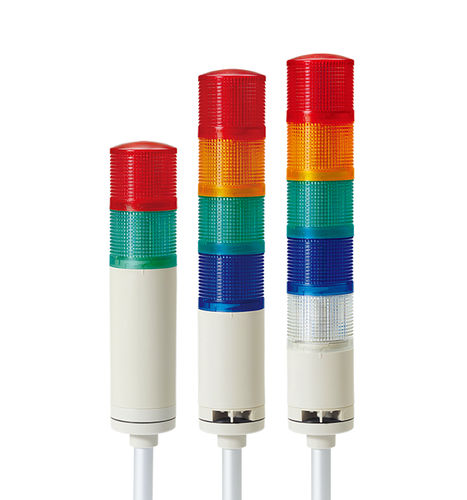

Colonne lumineuse à LED QTG60L

à éclatpermanenteà 2 couleurs

Présentation
Feu de signalisation LED modulaire pour montage sur tige, modèles QTG60L/QTGA60L, diamètre Ø60 mm, disponibles en versions fixe et fixe/lampe clignotante avec option buzzer.

Caractéristiques principales

• Construction modulaire permettant d'ajouter/enlever des modules et de réorganiser les couleurs sans outil grâce à un raccord de type LOCK.
• Optique en PC avec diffusion de couleur pour une bonne visibilité à distance.
• Les versions QTGA intègrent lentille/couvercle pour une apparence simplifiée.
• Montage sur tige avec plusieurs options de supports pour s'adapter aux besoins d'installation.
• Options buzzer : buzzer intégré (volume réglable) jusqu'à 85 dB à 1 m ; buzzer haute intensité (100 dB) et variantes à deux tons disponibles sur demande.
• Compatibilité avec entrées transistor NPN open-collector (connexion directe à PLC possible) ; types PNP également pris en charge.
• Fréquence de clignotement : 60–80 flashes/min. Température de fonctionnement : -30°C à +50°C.
• Indice de protection : IP65 (standard) ; IP54 (version buzzer intégré). Câblage pré-installé de série ; connecteur M12 disponible sur demande.

Matériaux et dimensions

• Lentille : PC (polycarbonate).
• Boîtier : ABS.
• Tige : aluminium.
• Diamètre : Ø60 mm.
• Hauteur (selon configuration) : 352–635 mm.

Modèles / variantes

• QTG60L — Fixe
• QTG60L-BZ — Fixe avec buzzer intégré
• QTG60LF — Fixe/Clignotant
• QTG60LF-BZ — Fixe/Clignotant avec buzzer intégré
• QTGA60L — Fixe (lentille/couvercle intégré)
• QTGA60L-BZ — Fixe avec buzzer intégré
• QTGA60LF — Fixe/Clignotant (lentille/couvercle intégré)
• QTGA60LF-BZ — Fixe/Clignotant avec buzzer intégré

Accessoires (fixations & supports)

• SCREW & NUT
• LB18
• LW18
• QZ18
• SZ18
• QL18
• SL18

Remarques

• Les modèles AC acceptent une plage de tension large (100V–240V).
• Modèle 24VDC UL-listed disponible sur demande.
• Pré-câblé en standard ; connecteur M12 en option sur demande.

Caractéristiques techniques

• Tensions disponibles : DC12V, DC24V, AC110V–220V (AC : 100V–240V).
• Indice de protection : IP65 (standard), IP54 (version buzzer).
• Température de fonctionnement : -30°C à +50°C.
• Fréquence de clignotement : 60–80 flashes/min.
• Courant de la source lumineuse (1 couche) : DC12V = 0.105A ; DC24V = 0.070A ; AC110–220V = Max.0.060A.
• Courant buzzer (1 couche) : DC12V = 0.040A ; DC24V = 0.075A ; AC110–220V = Max.0.055A.
• Poids indicatifs par nombre de couches (DC12V / DC24V / AC110–220V) : 1 couche = 0.26kg / 0.26kg / 0.36kg ; 2 couches = 0.34kg / 0.34kg / 0.44kg ; 3 couches = 0.43kg / 0.43kg / 0.53kg ; 4 couches = 0.51kg / 0.51kg / 0.61kg ; 5 couches = 0.59kg / 0.59kg / 0.69kg.
• Couleurs disponibles par nombre de couches : 1 couche : R (rouge) ; 2 couches : R, G (vert) ; 3 couches : R, A (ambre), G ; 4 couches : R, A, G, B (bleu) ; 5 couches : R, A, G, B, W (blanc).
• Certifications : CE, UL (option UL pour modèle 24VDC) ; conforme RoHS.
