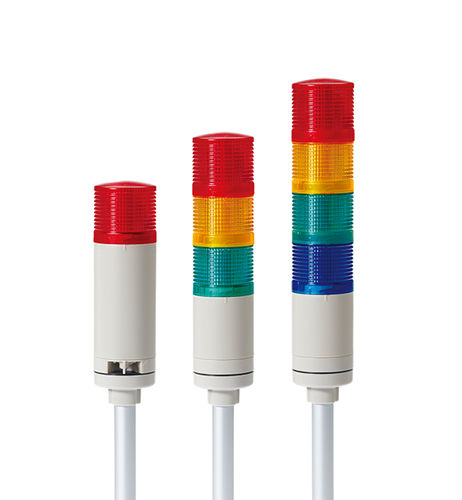

Colonne lumineuse à LED QTG50L

permanenteà éclatà 2 couleurs

Aperçu du produit

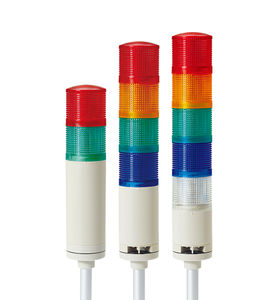

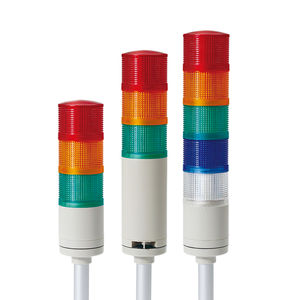

Les QTG50L / QTGA50L sont des tours signalétiques LED modulaires Ø50 mm pour montage sur tube, disponibles en versions fixe et fixe/clignotante. Le modèle QTGA intègre un diffuseur et un capot pour un aspect simplifié. Les variantes avec buzzer fournissent une alarme sonore jusqu'à 85 dB (standard) ; des options à plus fort volume sont disponibles.

Caractéristiques clés

• Tour signalétique LED modulaire à plusieurs niveaux (options fixe et clignotante)
• Diffuseur coloré assurant une bonne visibilité à distance
• Interface LOCK entre modules permettant l'ajout ou la réorganisation des éléments sans outils
• QTGA : diffuseur et capot intégrés pour une finition épurée
• Différents supports pour montage sur tube selon les besoins d'installation
• Sortie buzzer : jusqu'à 85 dB à 1 m (standard) ; option 100 dB disponible
• Entrées compatibles avec sortie transistor NPN open-collector pour connexion directe PLC (PNP pris en charge)
• Fréquence de clignotement : 60–80 clignements/min
• Température de fonctionnement : -30°C à +50°C
• Indice de protection : IP65 (standard) ; IP54 (types avec buzzer intégré)
• Livrée câblée en standard ; connecteur M12 disponible sur demande
• Option modèle UL listé en 24 VDC ; conformité CE et RoHS

Points principaux / Caractéristiques courtes
Type montage sur tube Ø50 mm ; tours LED fixe/clignotante ; Buzzer : max. 85 dB (à 1 m).

Modèle / Couches / Tension / Certifications / Poids / Couleurs (résumé)

• 1 couche — QTG50L / QTGA50L | DC12V / DC24V / AC110V–220V | CE, UL (modèles sélectionnés) | 0,34 kg (DC) / 0,44 kg (AC) | R (Rouge)
• 2 couches — variantes QTG50L | DC12V / DC24V / AC110V–220V | CE, UL | 0,43 kg (DC) / 0,53 kg (AC) | R, G
• 3 couches — variantes QTG50L | DC12V / DC24V / AC110V–220V | CE, UL | 0,51 kg (DC) / 0,61 kg (AC) | R, A (Ambre), G
• 4 couches — variantes QTG50L | DC12V / DC24V / AC110V–220V | CE, UL | 0,60 kg (DC) / 0,70 kg (AC) | R, A, G, B (Bleu)
• 5 couches — variantes QTG50L | DC12V / DC24V / AC110V–220V | CE, UL | 0,68 kg (DC) / 0,78 kg (AC) | R, A, G, B, W (Blanc)

Source lumineuse / Courant du buzzer (par couche)

• DC12V — Source lumineuse : 90 mA ; Buzzer : 40 mA
• DC24V — Source lumineuse : 70 mA ; Buzzer : 75 mA
• AC110V–220V — Source lumineuse : max. 55 mA ; Buzzer : max. 55 mA

Combinaisons de tonalités (produit standard)

• Patterns de buzzer standard (ex. : intermittent, intermittent lent)
• Jeux de tonalités et motifs personnalisables sur demande
• Option buzzer haute intensité (par ex. 100 dB) disponible en personnalisation

Remarques supplémentaires

• Les modèles AC acceptent une large plage d'entrée (100–240 V)
• Option UL disponible pour certains modèles DC24V
• Connecteur M12 disponible sur demande ; produits livrés câblés par défaut

Spécifications techniques

• Séries / Modèles : QTG50L, QTG50L-BZ (avec buzzer intégré), QTG50LF (fixe/clignotant), QTG50LF-BZ, QTGA50L, QTGA50L-BZ, QTGA50LF, QTGA50LF-BZ
• Diamètre : Ø50 mm
• Hauteur : env. 344–592 mm (selon le nombre de couches)
• Matériau du diffuseur : polycarbonate (PC)
• Matériau du boîtier : ABS
• Matériau du tube : aluminium
• Indice de protection : IP65 (standard) ; IP54 (types avec buzzer intégré)
• Température de fonctionnement : -30°C à +50°C
• Fréquence de clignotement : 60–80 clignements/min
• Montage : montage sur tube avec différentes options de supports
• Compatibilité d'entrée : pilotage transistor NPN open-collector (PNP pris en charge)
• Options d'alimentation : DC12V, DC24V, AC110V–220V (AC supporte 100–240V)
• Certifications : CE, UL (modèles sélectionnés), RoHS
