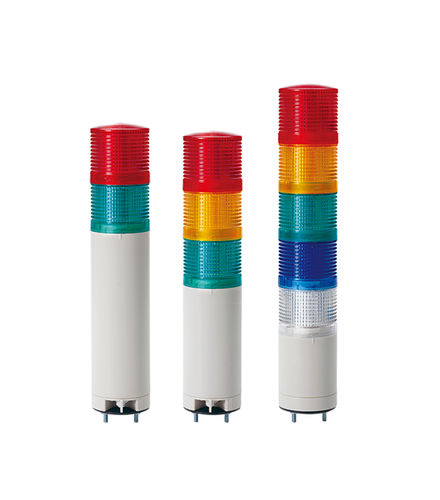

Colonne lumineuse à LED QTG50ML

à éclatpermanenteà 2 couleurs

Présentation
Lampe-tourelle LED modulaire Ø50 mm pour indication fixe ou clignotante. Disponible en variantes QTG (standard) et QTGA (lentille/couvercle intégrés). Option buzzer intégré (Max. 85 dB à 1 m) et variantes haute puissance disponibles.

Caractéristiques principales

• Construction modulaire : ajout/suppression de modules et changement d'ordre des couleurs sans outils grâce à la structure de type Lock.
• Lentille diffuseur de couleur spéciale pour une bonne visibilité à distance.
• Modes sélectionnables : fixe (continu) ou clignotant ; fréquence typique 60–80 flashes/min.
• Version QTGA avec lentille/couvercle intégrés pour une apparence simplifiée.
• Buzzer optionnel : Max. 85 dB à 1 m ; options haute puissance (100 dB) et buzzer à volume réglable disponibles.
• Compatibilité d'entrée avec transistor NPN open-collector (connexion directe au PLC) ; variantes PNP disponibles.
• Pré-câblé en standard ; connecteur M12 disponible sur demande.

Électrique / Mécanique
Options de tension : DC 12 V, DC 24 V, AC 110–220 V (les modèles AC spécifiés AC110–220 V ; plage d'utilisation AC 100–240 V pour types à tension libre). Diamètre : Ø50 mm. Hauteur installée : env. 116–364 mm selon le nombre de modules.
Courant source lumineuse (par 1 module) : DC12 V = 90 mA ; DC24 V = 70 mA ; AC110–220 V = Max. 55 mA. Courant buzzer : DC12 V = 40 mA ; DC24 V = 75 mA ; AC110–220 V = Max. 55 mA.
Matériaux : Lentille = PC (polycarbonate) ; Boîtier = ABS. Indice de protection : IP65 (standard) / IP54 (version avec buzzer intégré). Température ambiante d'utilisation : -30°C à +50°C.

Variantes de modèles (exemples présentés sur cette page)

• QTG50ML — Fixe
• QTG50ML-BZ — Fixe avec buzzer intégré
• QTG50MLF — Fixe/Clignotant
• QTG50MLF-BZ — Fixe/Clignotant avec buzzer intégré
• QTGA50ML — Variante QTGA (lentille/couvercle intégrés)
• QTGA50ML-BZ, QTGA50MLF, QTGA50MLF-BZ — Variantes supplémentaires QTGA

Couleurs & Niveaux
Couleurs LED standard par niveau : R (Red), A (Amber), G (Green), B (Blue), W (White). Configuration de 1 à 5 niveaux ; poids et dimensions dépendent du nombre de niveaux et des options.

Certificats & Conformité

• Conforme CE.
• UL listé pour certains modèles DC24 V.
• Conforme RoHS.

Caractéristiques / spécifications techniques

• Série : QTG / QTGA (type montage direct Ø50 mm).
• Protection : IP65 (standard) / IP54 (type avec buzzer intégré).
• Température de fonctionnement : -30°C à +50°C.
• Fréquence de clignotement (modèles clignotants) : 60–80 flashes/min.
• Courant source lumineuse (1 niveau) : DC12 V = 90 mA ; DC24 V = 70 mA ; AC110–220 V = Max. 55 mA.
• Courant buzzer (si présent) : DC12 V = 40 mA ; DC24 V = 75 mA ; AC110–220 V = Max. 55 mA.
• Poids typiques (exemples) : 1 niveau DC ≈ 0.19 kg ; 2 niveaux ≈ 0.27 kg ; 3 niveaux ≈ 0.36 kg ; 4 niveaux ≈ 0.44 kg ; 5 niveaux ≈ 0.53 kg (valeurs variables selon options).
• Matériaux : Lentille = PC ; Boîtier = ABS.
• Câblage : Pré-câblé en standard ; option connecteur M12 disponible.
• Configurations optionnelles : buzzer intégré, buzzer haute puissance, connecteur M12, modèle 24 VDC listé UL.
