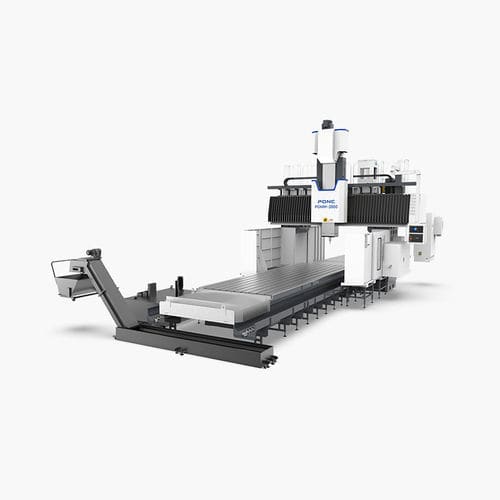

Fraiseuse CNC 3 axes PGMH series
verticaleà pontBT 50

Fraiseuse CNC 3 axes - PGMH series - PONC CNC - verticale / à pont / BT 50
Fraiseuse CNC 3 axes - PGMH series - PONC CNC - verticale / à pont / BT 50
Ajouter à mes favoris
Ajouter au comparateur

Vous voulez acheter directement ?
Rendez-vous sur notre Shop.

Plus d'informations sur le site de PONC CNC

Caractéristiques

Nombre d'axes
3 axes
Orientation de la broche
verticale
Structure
à pont
Nez de broche
BT 50
Nombre d'outils
24 outils, 40 outils, 32 outils
Fonction associée
de perçage, de taraudage
Applications
pour l'industrie du moule
Autres caractéristiques
haute performance, haute rigidité
Course X

4 200 mm, 6 200 mm, 8 500 mm
(165,35 in, 244,09 in, 334,65 in)

Course Y

3 700 mm
(145,67 in)

Course Z

1 000 mm
(39,37 in)

Vitesse de rotation

6 000 rpm
(37 699 rad.min-1)

Puissance

17 kW, 25,5 kW
(23,11 hp, 34,67 hp)

Vitesse d'avancement axe X

15 m/min

Vitesse d'avancement axe Y

15 m/min

Vitesse d'avancement axe Z

12 m/min

Charge max. de la table

15 t, 22 t, 30 t
(17 us ton, 24 us ton, 33 us ton)

Poids max. outil

18 kg
(39,7 lb)

Précision de placement

0,015 mm, 0,025 mm, 0,035 mm, 0,045 mm
(0,00059 in, 0,00098 in, 0,00138 in, 0,00177 in)

Répétabilité

0,01 mm, 0,015 mm, 0,025 mm, 0,035 mm
(0,00039 in, 0,00059 in, 0,00098 in, 0,00138 in)

Poids total

45 t, 51 t, 57 t
(49,6 us ton, 56,22 us ton, 62,83 us ton)

Longueur hors tout

12 000 mm, 16 000 mm, 20 000 mm
(472,4 in, 629,9 in, 787,4 in)

Largeur hors tout

6 800 mm
(267,7 in)

Hauteur totale

5 300 mm
(208,7 in)

Description

1. Intégré avec la fonction de fraisage, intégré avec la fonction de fraisage, alésage, perçage (perçage, expansion, alésage), taraudage et autres fonctions de traitement. 2. Le système international de commande numérique CNC est adopté. 3. Configurez l’axe W pour augmenter la plage de hauteur de la pièce usinée et améliorer les performances d’usinage. 4. Par rapport à la machine à faisceau fixe, la plage de hauteur de la pièce est plus grande et la course de l’axe W et la course de l’axe Z peuvent être superposées, ce qui peut empêcher efficacement le vérin de s’étendre trop longtemps et d’affecter la rigidité de l’usinage. 5. Largement utilisé dans le traitement des moules, des pièces structurelles, des machines textiles et d’autres pièces.
