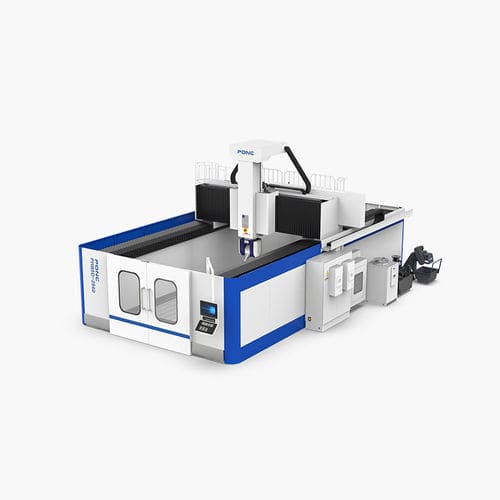

Centre d'usinage CNC 5 axes PHB5D-2540/60/80verticalpour alliage d'aluminiumpour acier
Ajouter à mes favoris
Ajouter au comparateur
Vous voulez acheter directement ?
Rendez-vous sur notre Shop.
Caractéristiques
- Nombre d'axes
- 5 axes
- Orientation de la broche
- vertical
- Matière usinée
- pour alliage d'aluminium, pour acier, pour cuivre, pour aluminium
- Structure
- à portique
- Nez de broche
- HSK A-63
- Nombre d'outils
- 20 outils
- Fonction associée
- de fraisage, de perçage, de taraudage
- Applications
- pour moules, pour travaux lourds, pour l'aérospatiale
- Autres caractéristiques
- de haute précision
- Course X
4 000 mm, 6 500 mm, 8 500 mm
(157,48 in, 255,91 in, 334,65 in)- Course Y
2 600 mm
(102,36 in)- Course Z
1 000 mm, 1 250 mm, 1 500 mm
(39,37 in, 49,21 in, 59,06 in)- Vitesse de rotation
6 000 rpm, 18 000 rpm
(37 699 rad.min-1, 113 097 rad.min-1)- Puissance
56 kW, 70 kW
(76,14 hp, 95,17 hp)- Vitesse d'avancement axe X
30 m/min
- Vitesse d'avancement axe Y
30 m/min
- Vitesse d'avancement axe Z
30 m/min
- Poids max. outil
5 kg
(11 lb)- Précision de placement
0,012 mm, 0,015 mm, 0,025 mm, 0,03 mm, 0,04 mm
(0,00047 in, 0,00059 in, 0,00098 in, 0,00118 in, 0,00157 in)- Répétabilité
0,008 mm, 0,01 mm, 0,012 mm, 0,017 mm, 0,022 mm
(0,00031 in, 0,00039 in, 0,00047 in, 0,00067 in, 0,00087 in)- Poids total
55 t, 70 t, 84 t
(60,63 us ton, 77,16 us ton, 92,59 us ton)- Longueur hors tout
8 300 mm, 10 800 mm, 12 800 mm
(326,8 in, 425,2 in, 503,9 in)- Largeur hors tout
7 800 mm
(307,1 in)- Hauteur totale
5 700 mm
(224,4 in)
Description
1. Le centre d’usinage CNC modèle PHB5D a des fonctions de capacité de fraisage, de perçage et de taraudage.
2. Le système international de commande numérique CNC est adopté. Usinage de différentes longueurs de profilés métalliques, tels que l’aluminium, l’acier, le cuivre, etc
3. La conception de type pont est utilisée, avec une large gamme de pièces de traitement et une précision de traitement élevée.
4. Traitement multi-angles, multi-azimuts, multi-angles de l’axe A/C, pour répondre aux différents besoins de traitement.
5.It est largement utilisé pour le traitement de moules de grande et moyenne taille et de pièces structurelles en alliage d’aluminium dans l’industrie des moules et de l’aérospatiale.
