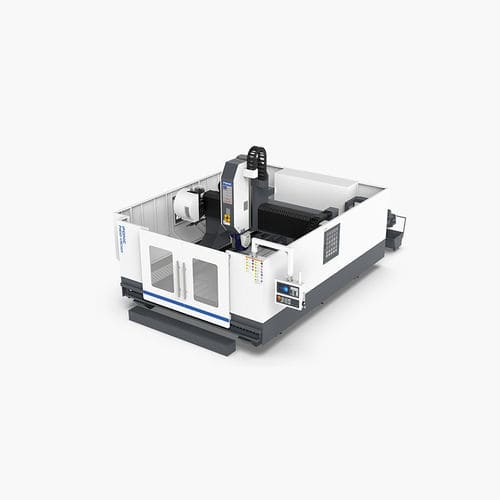

Centre d'usinage CNC 5 axes PHE5D-3020verticalà portiquepour acier
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Nombre d'axes
- 5 axes
- Orientation de la broche
- vertical
- Structure
- à portique
- Matière usinée
- pour aluminium, pour acier, pour cuivre, pour composites
- Nez de broche
- HSK A-63
- Nombre d'outils
- 24 outils
- Fonction associée
- de fraisage, de perçage, de taraudage, usinage de chanfreinage
- Applications
- pour profilés
- Autres caractéristiques
- de haute précision
- Course X
3 000 mm
(118,11 in)- Course Y
2 000 mm
(78,74 in)- Course Z
550 mm
(21,65 in)- Vitesse de rotation
24 000 rpm
(150 796 rad.min-1)- Puissance
22,3 kW
(30,32 hp)- Vitesse d'avancement axe X
50 m/min
- Vitesse d'avancement axe Y
50 m/min
- Vitesse d'avancement axe Z
36 m/min
- Précision de placement
0,015 mm, 0,03 mm
(0,00059 in, 0,00118 in)- Répétabilité
0,01 mm
(0,00039 in)- Temps de changement outil
2 s
- Poids total
15 t
(16,53 us ton)- Longueur hors tout
7 200 mm
(283,5 in)- Largeur hors tout
4 300 mm
(169,3 in)- Hauteur totale
3 600 mm
(141,7 in)
Description
1. Le centre d’usinage à portique à cinq axes PHE5D est un centre d’usinage à portique composite à profil CNC à cinq axes qui intègre le perçage, le taraudage, le fraisage et le chanfreinage ;
2. Utilisez un système de commande numérique CNC international spécialisé ;
3. Convient pour le traitement de divers aciers, aluminium, métaux de cuivre et non-métaux ;
4. Adoption de têtes à cinq axes de haute précision ;
5. L’axe A/C est traité sous plusieurs angles, directions et perspectives pour répondre à différents besoins de traitement ;
6. Équipé d’un convoyeur de copeaux automatique pour un nettoyage facile ;
7. Différentes spécifications de modèles peuvent être personnalisées selon les exigences du client.
