Centre d'usinage CNC 5 axes PHB5D-3040/60/80
verticalpour alliage d'aluminiumpour acier

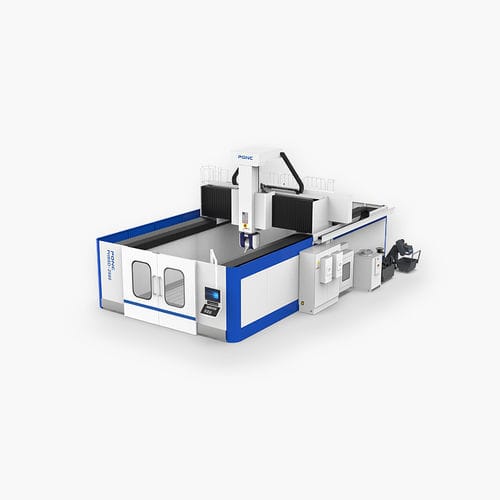

Centre d'usinage CNC 5 axes - PHB5D-3040/60/80 - PONC CNC - vertical / pour alliage d'aluminium / pour acier
Centre d'usinage CNC 5 axes - PHB5D-3040/60/80 - PONC CNC - vertical / pour alliage d'aluminium / pour acier
Centre d'usinage CNC 5 axes - PHB5D-3040/60/80 - PONC CNC - vertical / pour alliage d'aluminium / pour acier - image - 2
Centre d'usinage CNC 5 axes - PHB5D-3040/60/80 - PONC CNC - vertical / pour alliage d'aluminium / pour acier - image - 3
Ajouter à mes favoris
Ajouter au comparateur

Vous voulez acheter directement ?
Rendez-vous sur notre Shop.

Plus d'informations sur le site de PONC CNC

Caractéristiques

Nombre d'axes
5 axes
Orientation de la broche
vertical
Matière usinée
pour alliage d'aluminium, pour acier, pour cuivre, pour aluminium
Structure
à portique
Nez de broche
HSK A-63
Nombre d'outils
20 outils
Fonction associée
de fraisage, de perçage, de taraudage
Applications
pour moules, pour travaux lourds, pour l'aérospatiale
Autres caractéristiques
de haute précision
Course X

4 000 mm, 6 500 mm, 8 500 mm
(157,48 in, 255,91 in, 334,65 in)

Course Y

3 100 mm
(122,05 in)

Course Z

1 000 mm, 1 250 mm, 1 500 mm
(39,37 in, 49,21 in, 59,06 in)

Vitesse de rotation

6 000 rpm, 18 000 rpm
(37 699 rad.min-1, 113 097 rad.min-1)

Puissance

56 kW, 70 kW
(76,14 hp, 95,17 hp)

Vitesse d'avancement axe X

30 m/min

Vitesse d'avancement axe Y

30 m/min

Vitesse d'avancement axe Z

30 m/min

Poids max. outil

5 kg
(11 lb)

Précision de placement

0,012 mm, 0,02 mm, 0,025 mm, 0,035 mm, 0,045 mm
(0,00047 in, 0,00079 in, 0,00098 in, 0,00138 in, 0,00177 in)

Répétabilité

0,008 mm, 0,012 mm, 0,015 mm, 0,02 mm, 0,025 mm
(0,00031 in, 0,00047 in, 0,00059 in, 0,00079 in, 0,00098 in)

Poids total

57 t, 73 t, 88 t
(62,83 us ton, 80,47 us ton, 97 us ton)

Longueur hors tout

8 300 mm, 10 800 mm, 12 800 mm
(326,8 in, 425,2 in, 503,9 in)

Largeur hors tout

7 800 mm
(307,1 in)

Hauteur totale

5 700 mm
(224,4 in)

Description

1. Le centre d’usinage CNC modèle PHB5D a des fonctions de capacité de fraisage, de perçage et de taraudage. 2. Le système international de commande numérique CNC est adopté. Usinage de différentes longueurs de profilés métalliques, tels que l’aluminium, l’acier, le cuivre, etc 3. La conception de type pont est utilisée, avec une large gamme de pièces de traitement et une précision de traitement élevée. 4. Traitement multi-angles, multi-azimuts, multi-angles de l’axe A/C, pour répondre aux différents besoins de traitement. 5.It est largement utilisé pour le traitement de moules de grande et moyenne taille et de pièces structurelles en alliage d’aluminium dans l’industrie des moules et de l’aérospatiale.
