Convertisseur de fréquence triphasé

numériqueIP20IP54

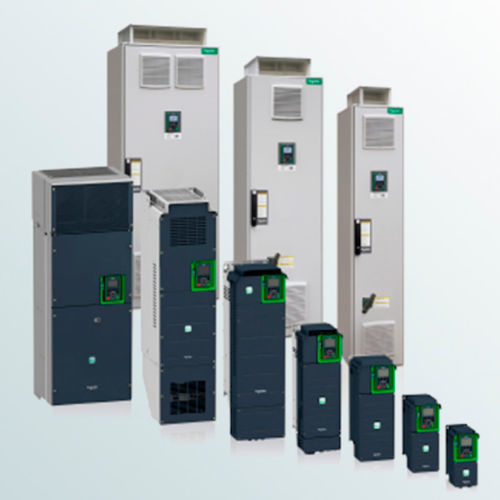

Les convertisseurs de fréquence compacts Schneider Electric de la série ATV sont des convertisseurs avec circuit de tension intermédiaire, fabriqués à partir de transistors IGBT avec modulation de largeur d'impulsion. Ils convertissent un système de courant triphasé à fréquence et amplitude constantes en un système de courant triphasé à fréquence et tension variables. Les convertisseurs de fréquence sont fournis pour des moteurs d'une capacité de 0,75 kW à 355 kW. En version standard, ils fonctionnent en mode deux quadrants. Sur demande supplémentaire (en option), les convertisseurs de fréquence peuvent fonctionner en mode quatre quadrants. Pour ce faire, un hacheur de freinage est intégré au convertisseur ou un module de récupération d'énergie est fourni en supplément. Tous les convertisseurs de fréquence sont équipés d'un circuit d'étranglement. Le panneau graphique avec affichage LCD, doté de caractères cyrilliques et de textes en plusieurs langues, est utilisé pour le contrôle et l'entretien. Les convertisseurs de fréquence fonctionnent avec un faible niveau de bruit et de pertes. La fréquence de modulation du convertisseur est réglée lors de l'ajustement dans une plage de 1 à 16 kHz. Avantages de l'application : dynamique élevée de l'essai du couple de fonctionnement du moteur grâce au système de contrôle vectoriel des composants actuels ; démarrage à couple constant et grande précision de rotation ; les convertisseurs de fréquence résistent au fonctionnement à vide, aux courts-circuits et aux défauts à la terre, à tout réseau d'alimentation et aux écarts de charge ; mise en œuvre d'entraînements individuels et multi-moteurs dans le processus technologique ; le boîtier en acier galvanisé offre une protection maximale contre les interférences et les impacts mécaniques et climatiques. La fréquence de rotation des entraînements est ajustée en douceur et avec de faibles pertes dans une large gamme de caractéristiques mécaniques du moteur grâce à l'application d'un système de contrôle numérique,
